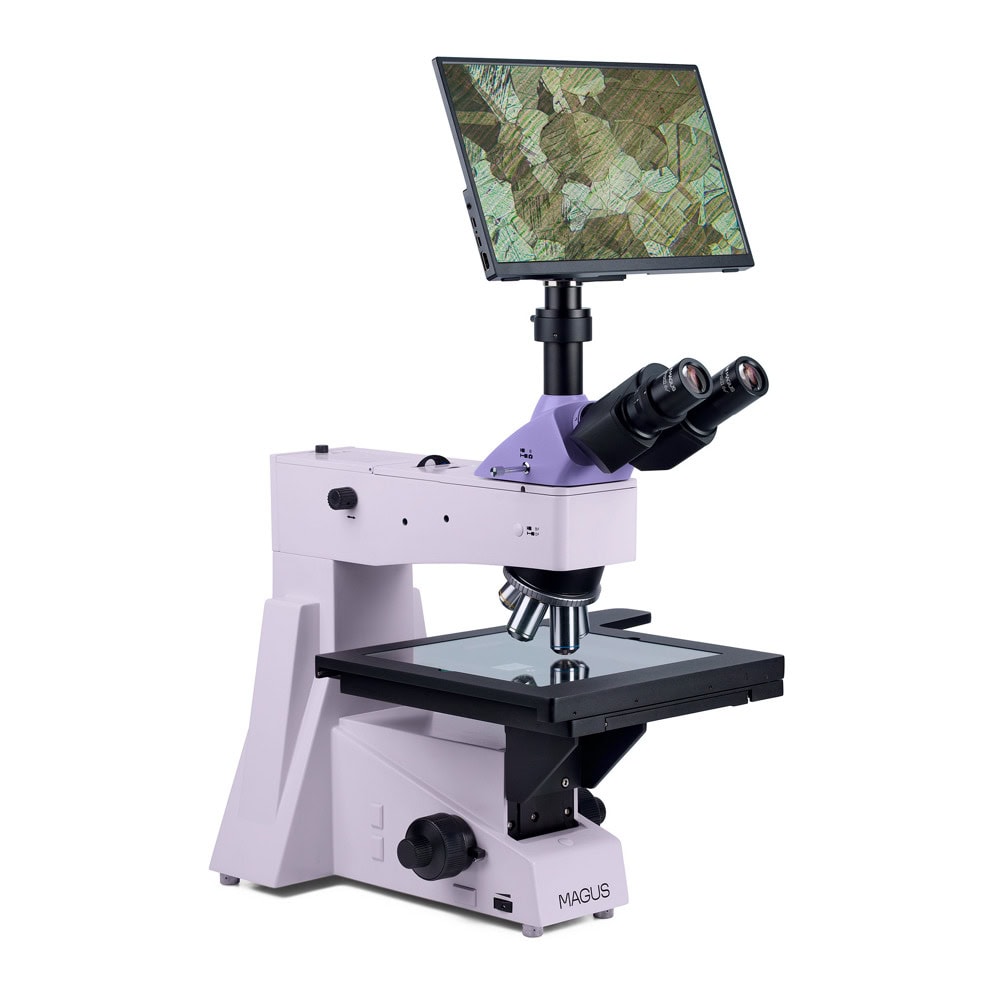

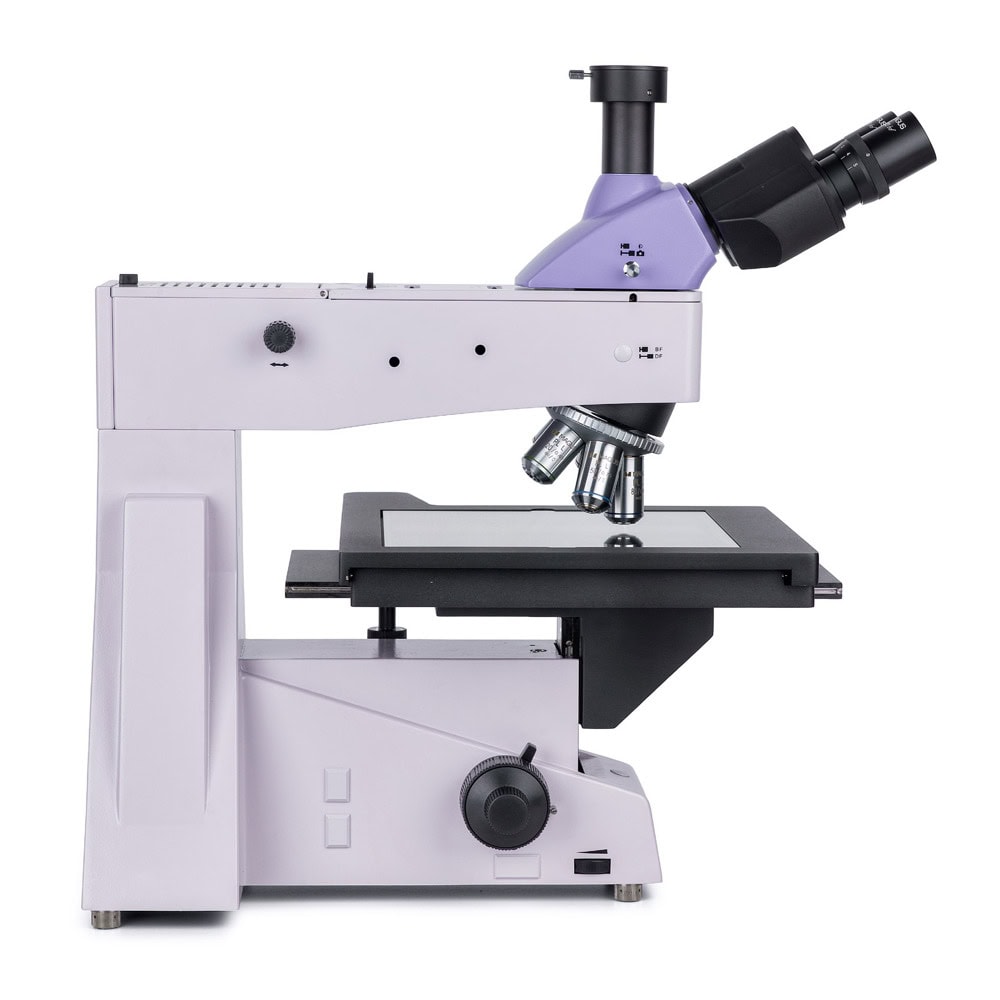

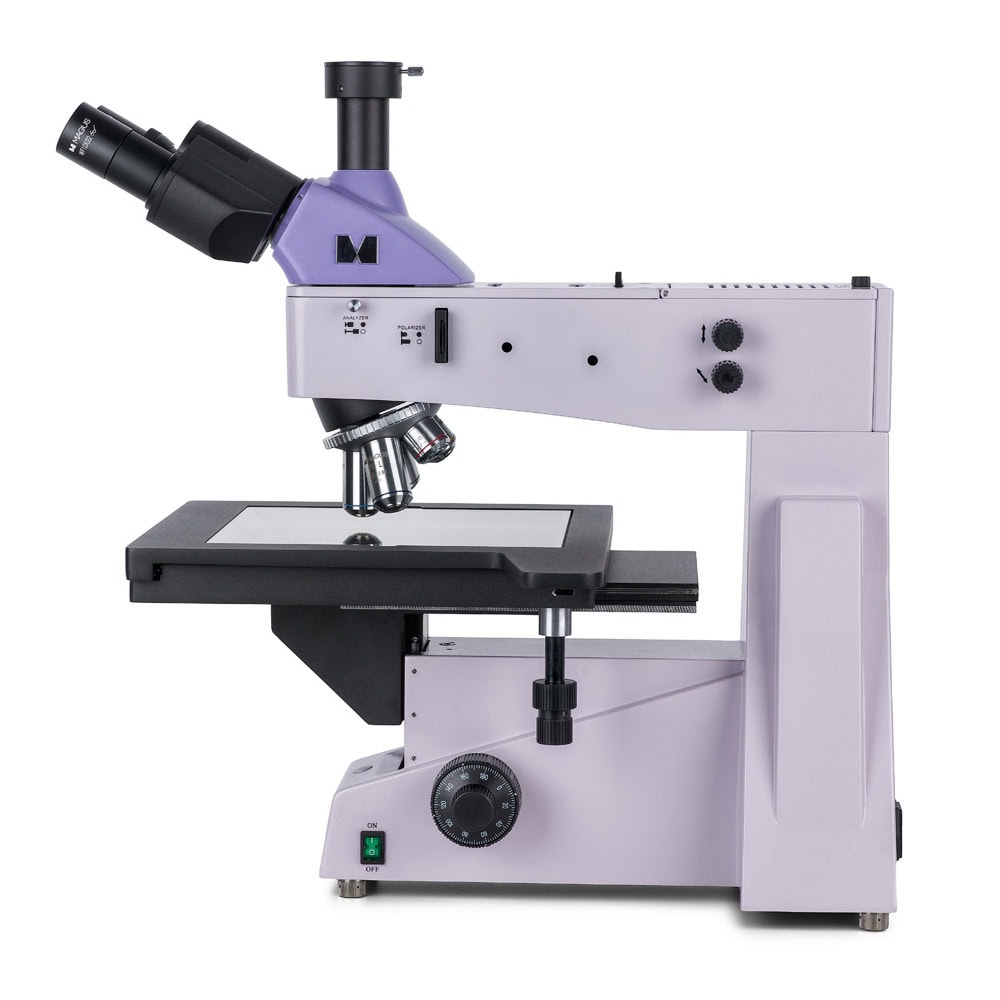

Металургичен тринокулярен цифров микроскоп MAGUS Metal D650

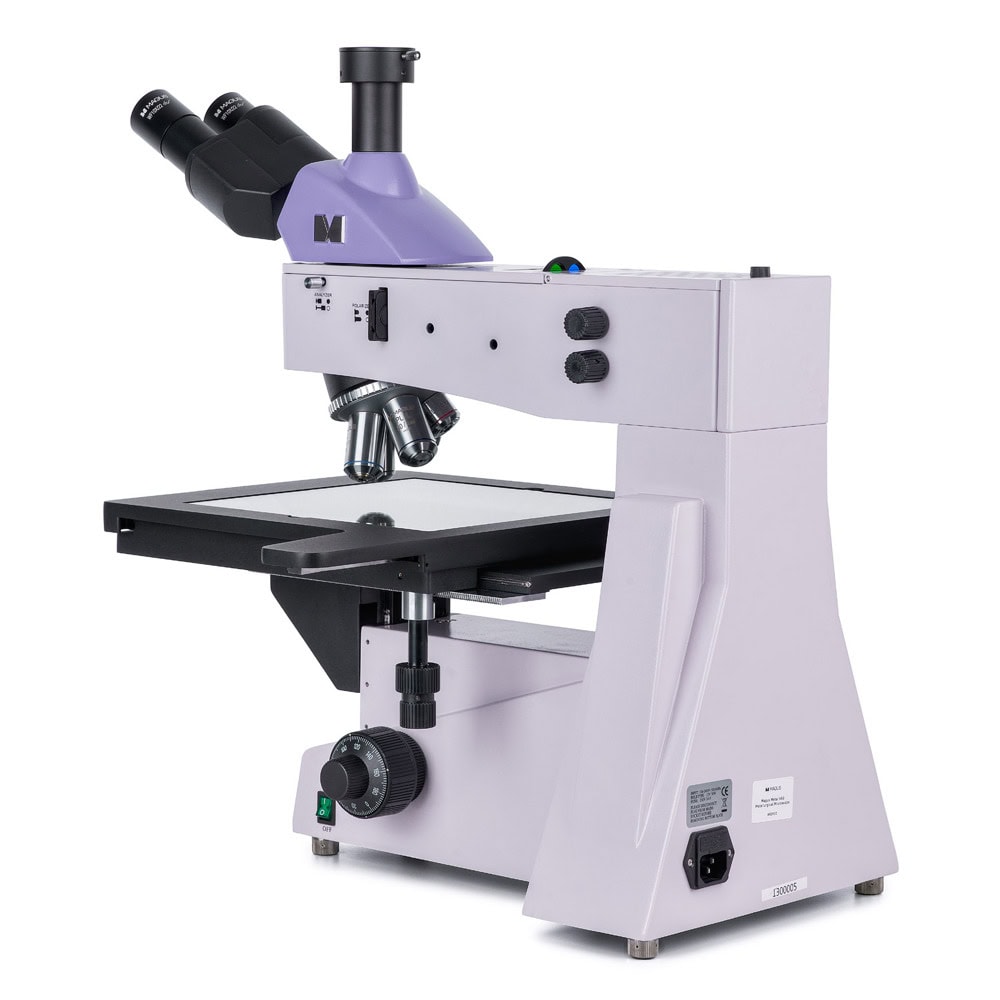

Металургичният микроскоп MAGUS Metal D650 LCD има голяма предметна маса, на която можете да поставяте фотомаски, печатни платки, интегрални схеми и други дълги и широки образци за изследване с отразена светлина. Възможни са наблюдения по метода на светлото поле и чрез поляризирана светлина. Микроскопът предлага фокусиране с висока точност. Скалата за фино фокусиране с деление 0,7 µm прави лесна работата при големи увеличения. Използва се за извършване на научни изследвания в промишлени предприятия и за обучение на студенти по инженерни науки.
Цифровата камера

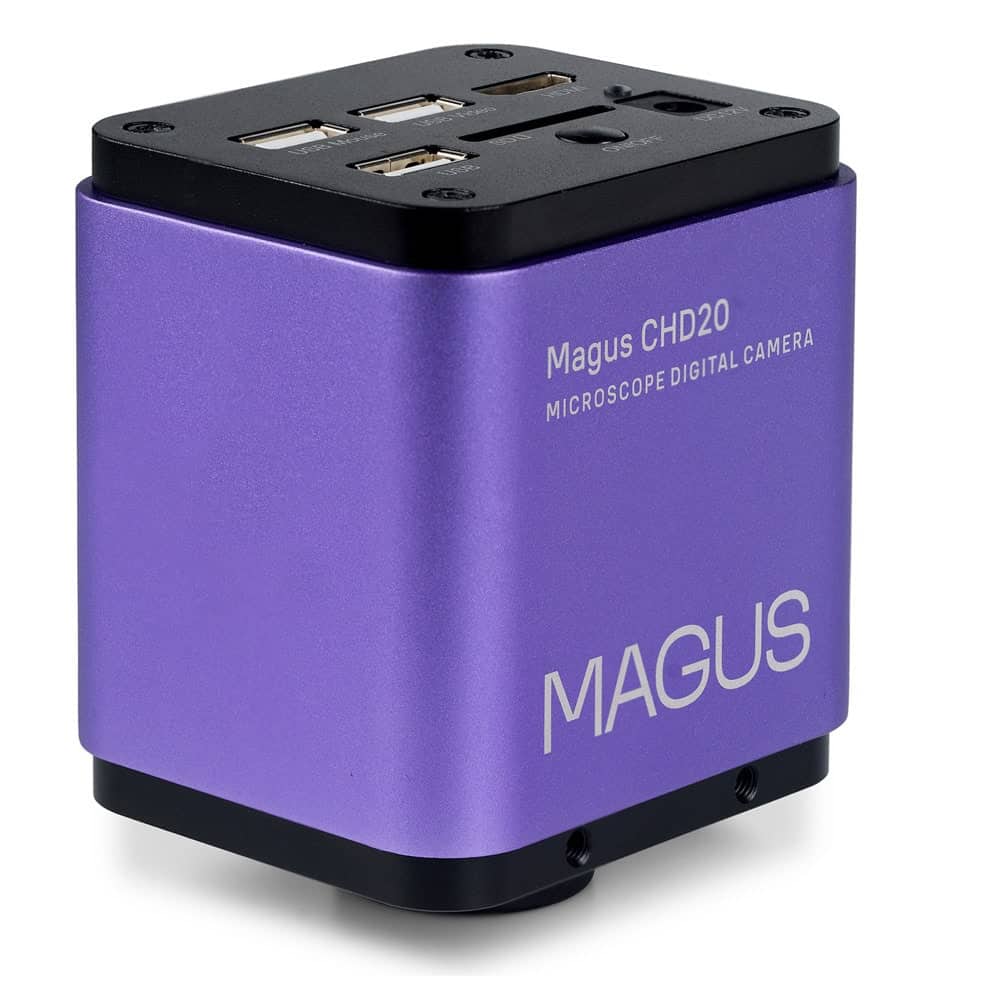

Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.
Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.
Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

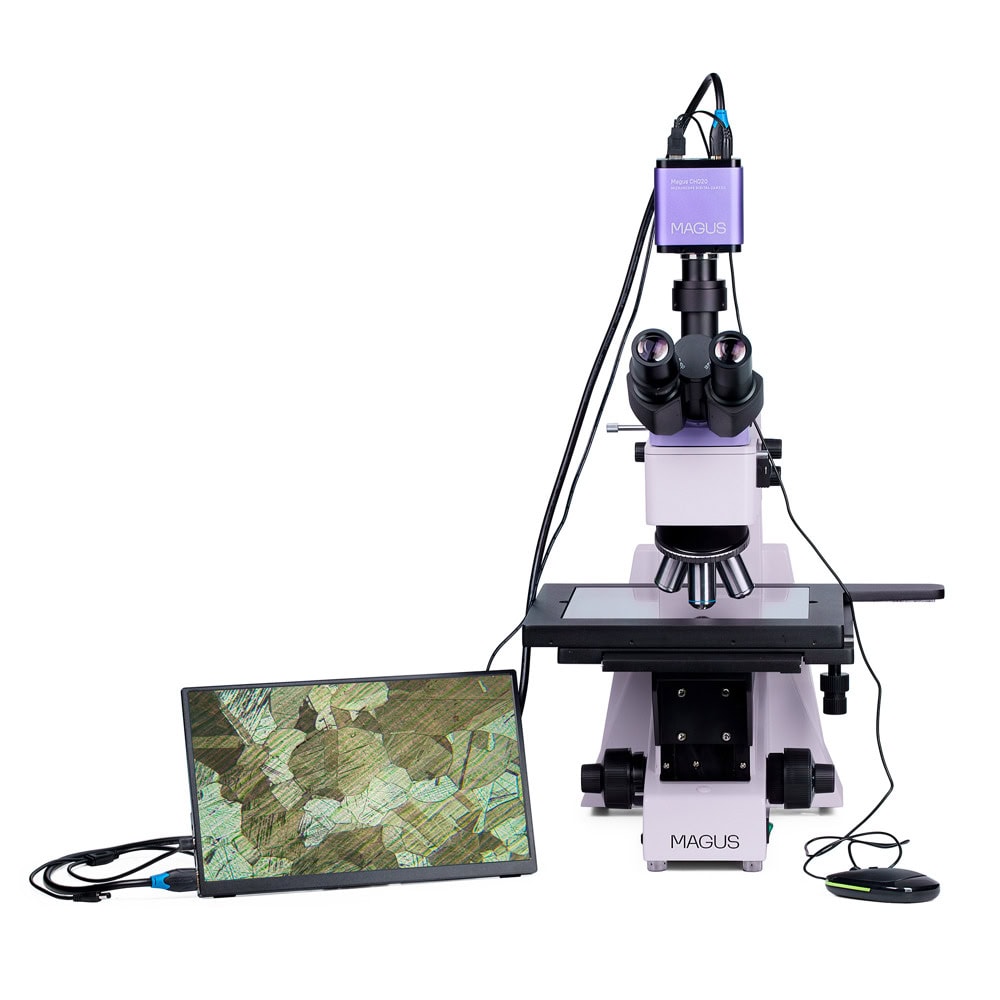

Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS.
Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3".
Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник.
Оптика

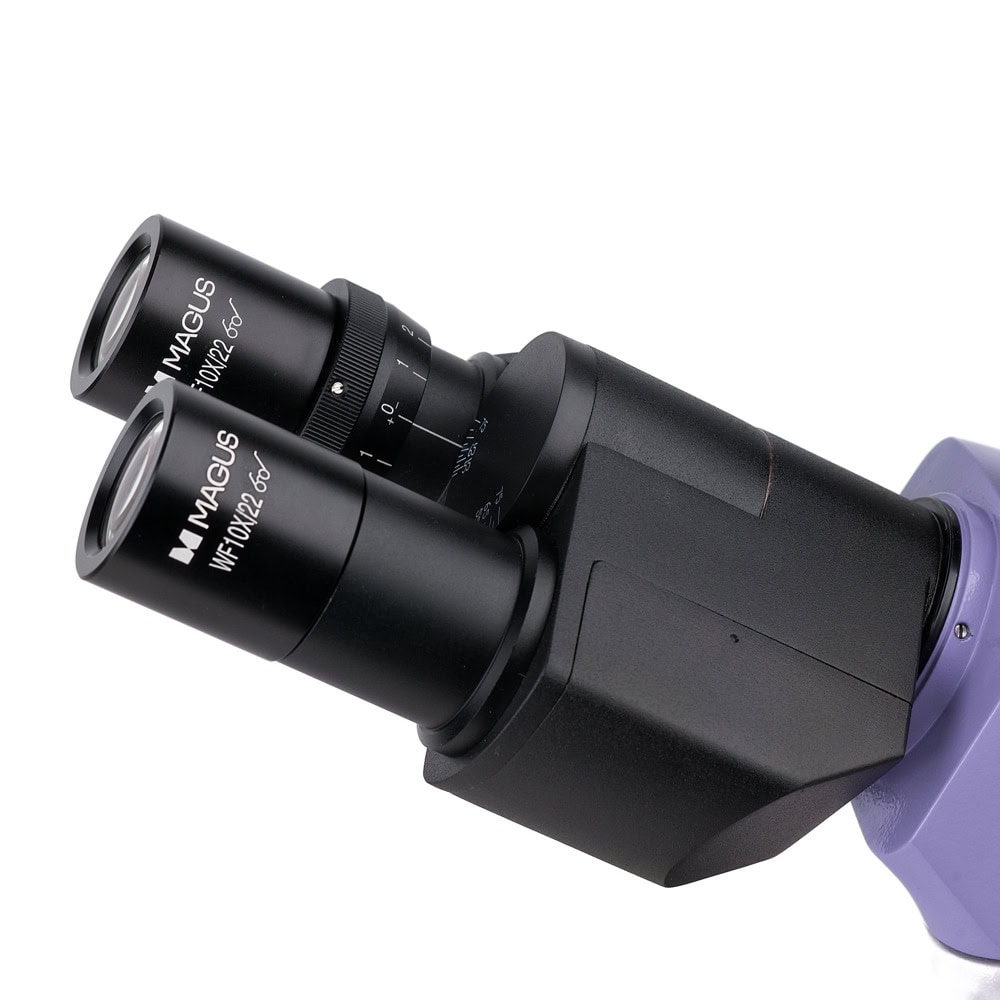

Планахроматичните оптични елементи с корекция до безкрайност осигуряват отчетливи, много детайлни изображения. Главата на микроскопа е тринокулярна, наклонена е на 30° и има тринокулярна тръба за монтиране на цифрова камера. Камерата (не е включена в комплекта) прави снимки и видеозаписи на изследването и извежда изображението от микроскопа на външен екран. Има двупозиционен разделител на лъча: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към камерата. На лявата тръба има пръстен за регулиране на диоптъра.

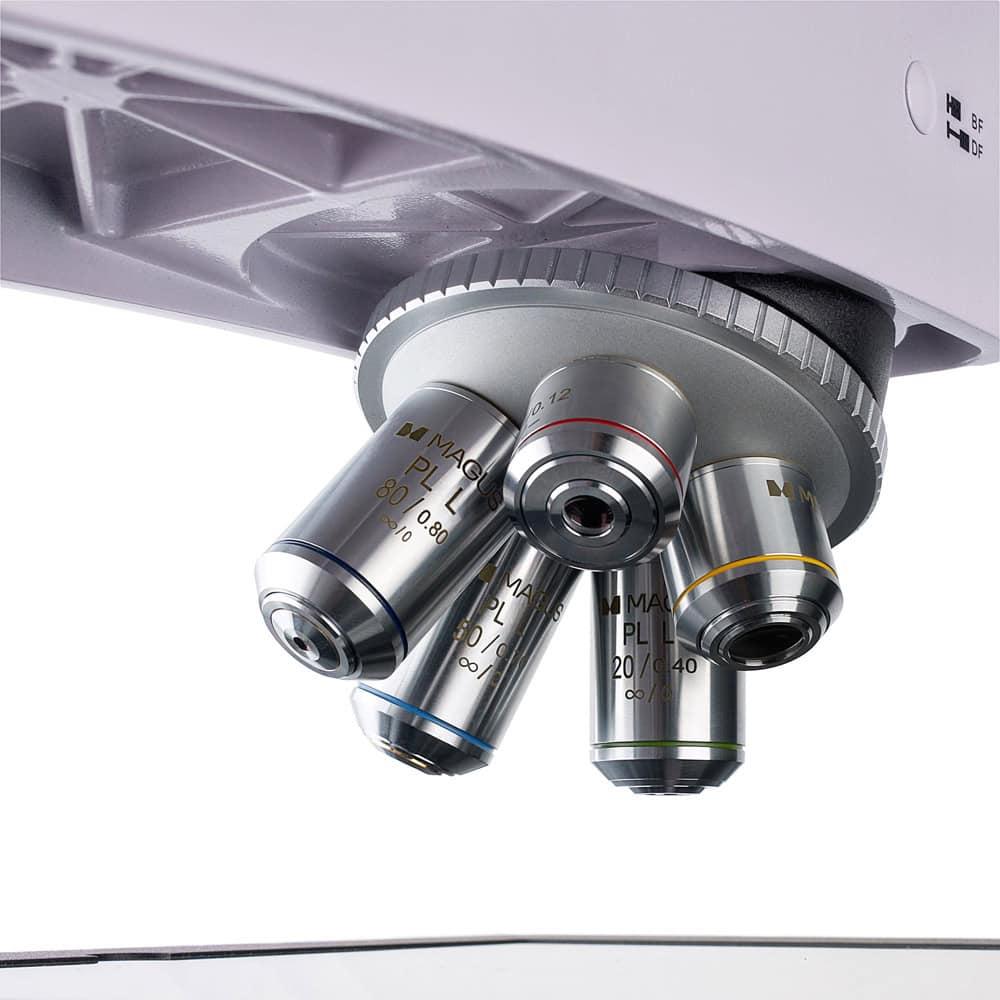

Можете да монтирате 5 обектива в револверната глава – всички те са включени в комплекта. За да постигнете по-голямо увеличение, можете да монтирате допълнителни обективи вместо базовите. В базовата конфигурация увеличението на микроскопа е в диапазона от 50 до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.
Осветление

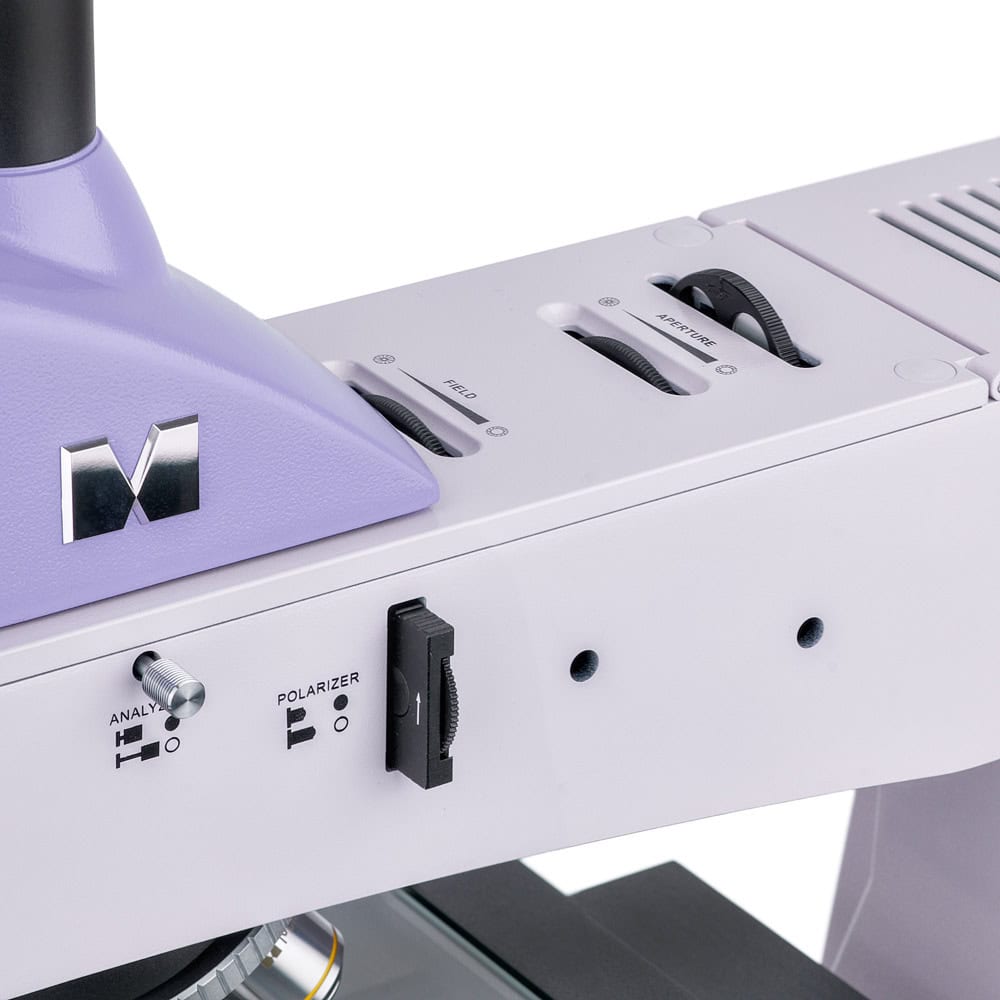

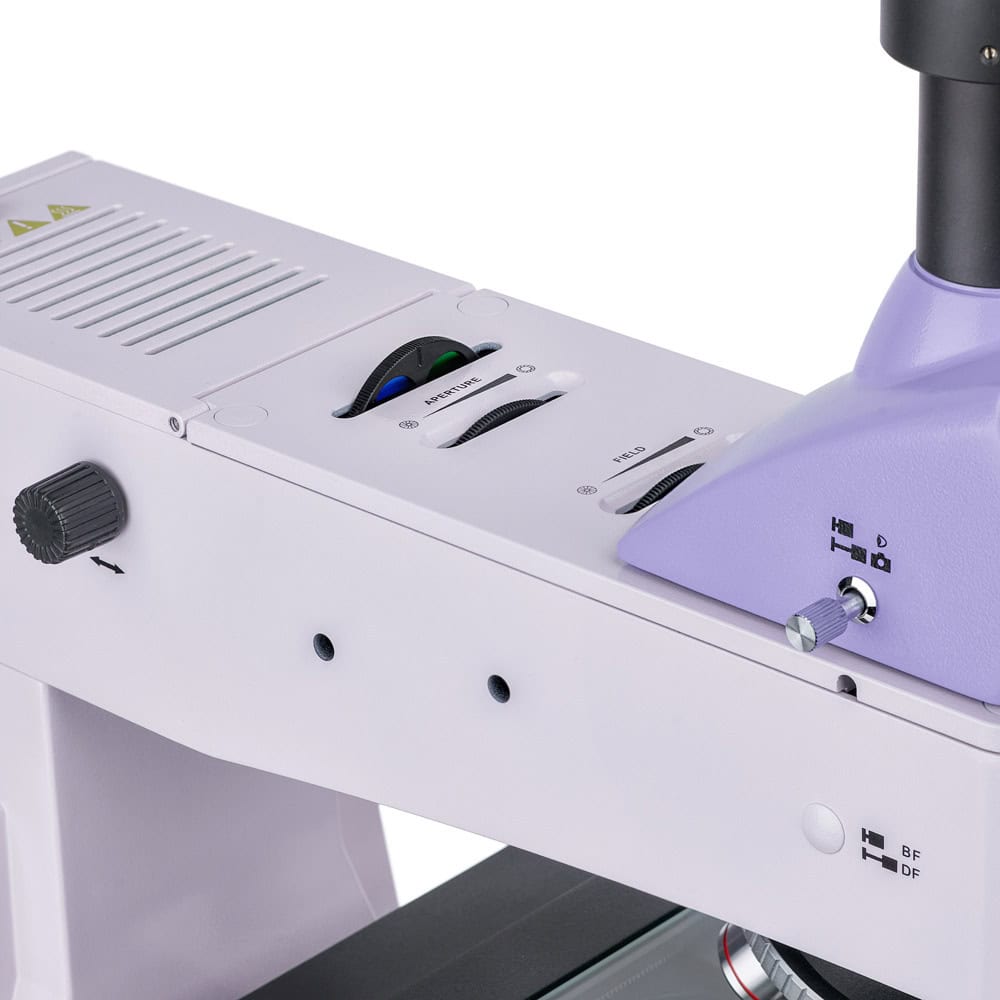

Системата за отразена светлина комбинира три центриращи се елемента: източник на светлина, апертура и полева диафрагма. Халогенният илюминатор 30 W излъчва топла светлина, при което продължителната работа с микроскопа не изморява очите Ви. Яркостта на осветлението може да се регулира и осветлението на Кьолер може да се настройва. Системата за отразена светлина се доставя също и с устройство за поляризация: вграден анализатор и разглобяем въртящ се поляризатор. Налице е набор от цветни филтри.
Предметна маса и фокусиращ механизъм

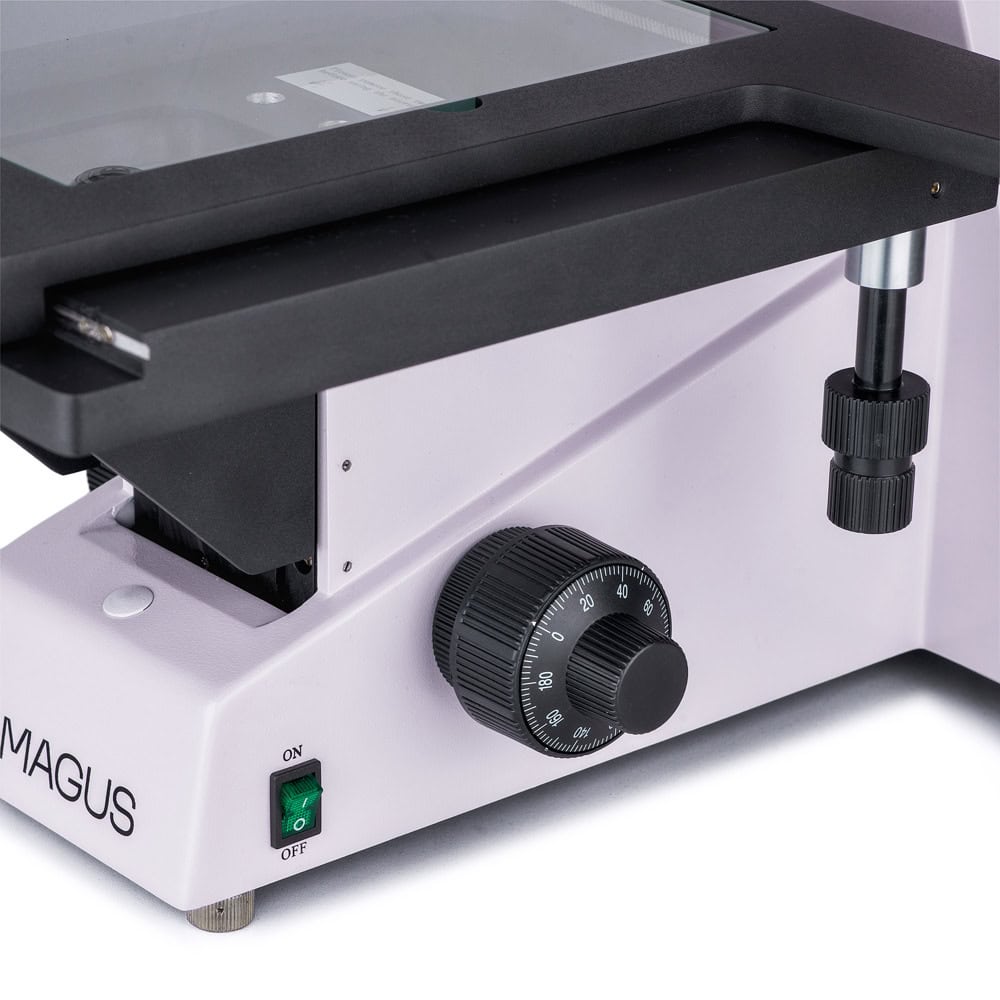

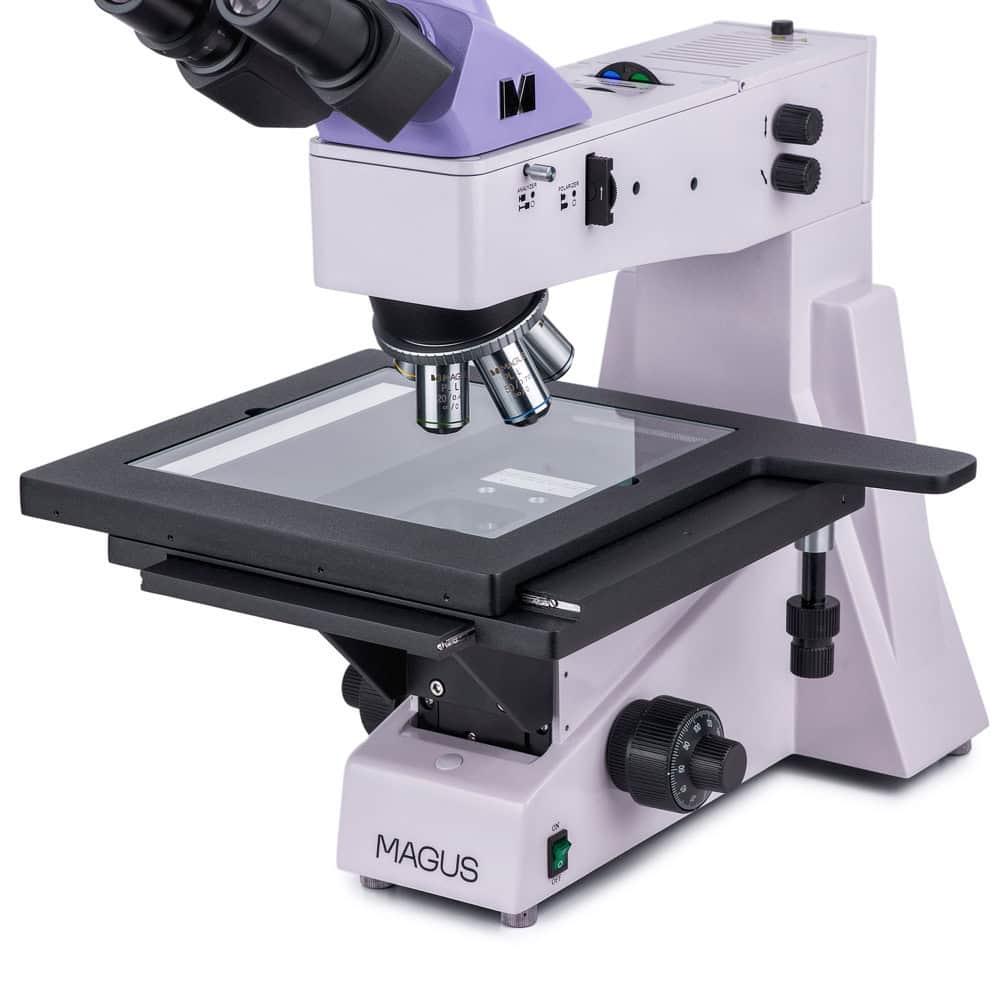

Най-интересната част от конструкцията на микроскопа е предметната маса с размер 280 x 270 mm, която може да се премества по две оси в рамките на 204 mm. Поради това можете да наблюдавате големи образци и лесно да изследвате повърхността им. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на микроскопа, със застопоряващ се бутон и бутон за регулиране на затягането на грубото фокусиране. Бутоните се намират близо до основата на микроскопа, така че по време на наблюдението можете да поставите ръцете си свободно върху масата и да заемете удобна позиция.
Принадлежности
Наборът от съвместими с микроскопа принадлежности на MAGUS Metal 650 включва окуляри, обективи с голямо работно разстояние, цифрови камери и калибрационни образци. Допълнителните принадлежности могат да се използват за разширяване възможностите на микроскопа.
Характеристики
| Основни характеристики на микроскопа | Голяма предметна маса с широк диапазон на движение за работа с дълги и широки образци Размер на делението на скалата за фино фокусиране 0,7 µm за лесно фокусиране при големи увеличения; грубо фокусиране със застопоряващ се бутон и бутон за регулиране на затягането Тринокулярна глава с тринокулярна тръба и разделител на лъча Илюминатор за отразена светлина: мощна халогенна крушка 30 W с възможност за регулиране на яркостта, и променливотоково захранване Устройство за поляризация, елементи на илюминатора за отразена светлина, които могат да се центрират, осветление на Кьолер, цветни филтри Широка гама съвместими допълнителни принадлежности |
| Основни характеристики на камерата | Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0 Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания |

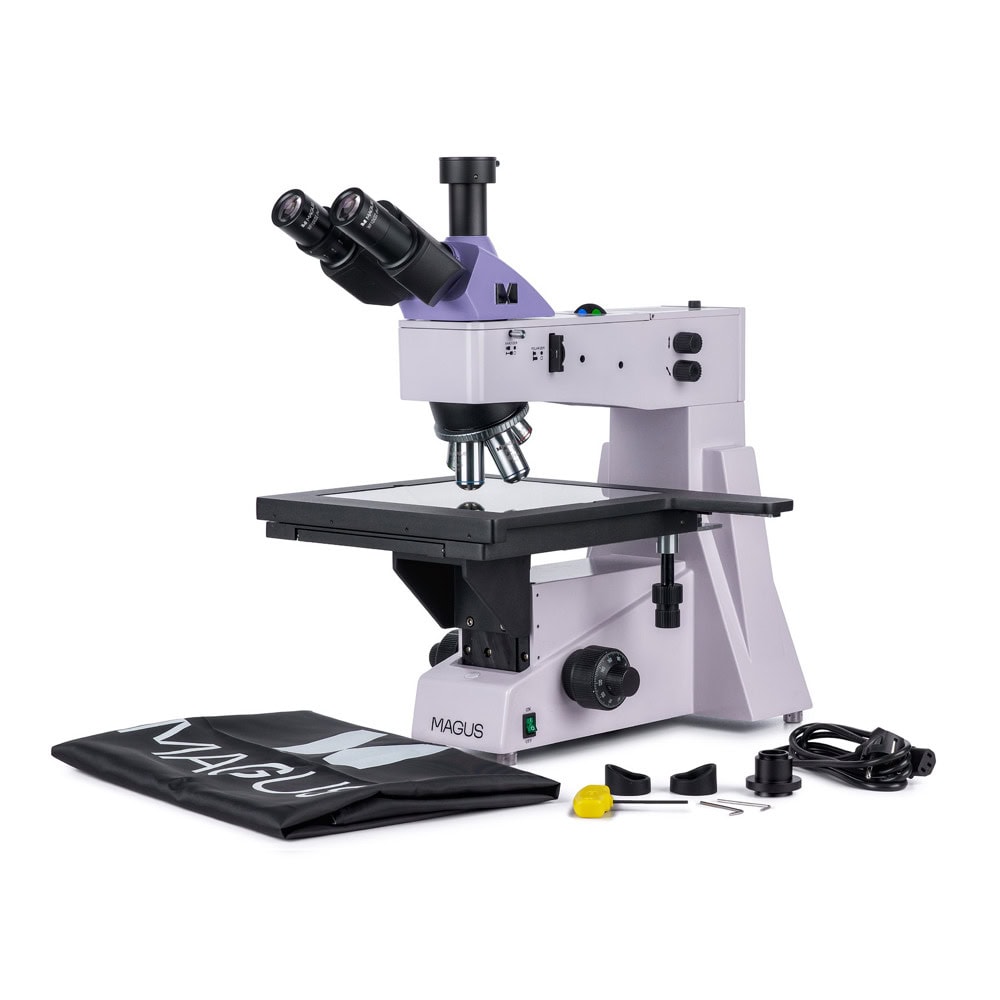

| Комплектът включва | Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD20 Основа с вход за захранване източник за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Размер на опаковката (Д x Ш x В)58x49x60 cm Транспортно тегло23.75 kg РазделителМеталургичен микроскоп MAGUS Metal 650 Типсветлина/оптичен, цифрови, металургичен Главатринокулярни, цифров екран/монитор на компютъра ГлаваSiedentopf Ъгъл на наклон на главата30 ° Увеличение, x50 — 800 Диапазон на увеличениетоот 800x до 1280x Увеличение, x (опция)50–1000/1250/1500/2000/2500 Диаметър на тръбата на окуляра, mm30 Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) Обективипланахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сух)) Револверна главаза 5 обектива Работна дистанция, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) Разстояние между окулярите, mm48 — 75 Предметна маса, mm280x270 Диапазон на движение на предметната маса, mm204/204 Характеристики на предметната масадвуосна механична Регулиране на диоптъра на окуляра, диоптри±5 (на лявата тръба) Диафрагмавградена апертура и полева Фокусиранекоаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm) Осветлениехалогенно Регулиране на яркосттаyes Захранване220±22 V, 50 Hz, променливотокова мрежа Тип на светлинния източник12 V/30 W Светлинни филтризелен, син, жълт, матов Диапазон на работната температура, °C5 — 35 Допълнителновграден анализатор и поляризатор, който може да се демонтира Потребителско нивоопитни потребители, за професионалисти Ниво на трудност на сглобяване и монтажсложен Приложениеметалургичен Място на осветлениетогорен Метод за изследванена светлото поле, поляризация Торбичка/калъф/чанта в комплектпокривало против прах === Разделител ===Цифрова камера СензорSony Exmor/Starvis CMOS Цветен/монохроменцветен Мегапиксела2 Максимална разделителна способност, пиксели1920x1080 Размер на сензора1/2" (7,2x4,05 mm) Размер на пиксела, μm3.75x3.75 Интерфейсни съединителиUSB 2.0, HDMI 1,4 Карта с паметSD до 32 GB Възможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB) Светлочувствителност1175 mV с 1/30 s Отношение сигнал/шум0,15 mV при 1/30 s Време за експозиция0,04 ms – 1000 ms Видеозаписyes Честота на кадрите, fps при разделителна способност60 при 1920x1080 (HDMI), 50 при 1920x1080 (USB) Място на монтажтринокулярна тръба, окулярна тръба вместо окуляр Формат на изображението*.jpg, *.tif Видео формат*.h264/*.h265, *.mp4 Спектрален диапазон, nm380–650 (вграден инфрачервен филтър) Тип на затвораERS (електронен преместващ се затвор) СофтуерHDMI: вграден; USB: MAGUS View Изисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей Тип на монтажаC-образна монтировка Тялоалуминиева сплав Захранване на камератаDC адаптер 12 V, 1 A Спецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A Диапазон на работната температура на камерата, °С-10 — 50 Диапазон на работната влажност, %30 — 80 === Разделител ===Монитор Тип на матрицатаIPS Диагонал на дисплея, инчове13.3 Разделителна способност на дисплея, пиксели1920x1080 (Full HD) Формат16:9 Яркост, cd/m²400 Брой на показваните цветове16,7 милиона Контраст1000:1 Хоризонтален/вертикален ъгъл на видимост, °178/178 Размер на видимата зона на екрана (Ш x В), mm295x165 Разстояние между пикселите (Д x В), mm0,154x0,154 Честота на оптичния източник, Hz60 Тип на матрицата с фоново осветлениесветодиодна Срок на експлоатация на светодиода за задно осветяване, часове50000 ИнтерфейсHDMI Диапазон на работната температура, °C-15 — 55 Диапазон на работната влажност, %10 — 90 Захранванепроменливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) Потребление на енергия, W12 (макс.) |
