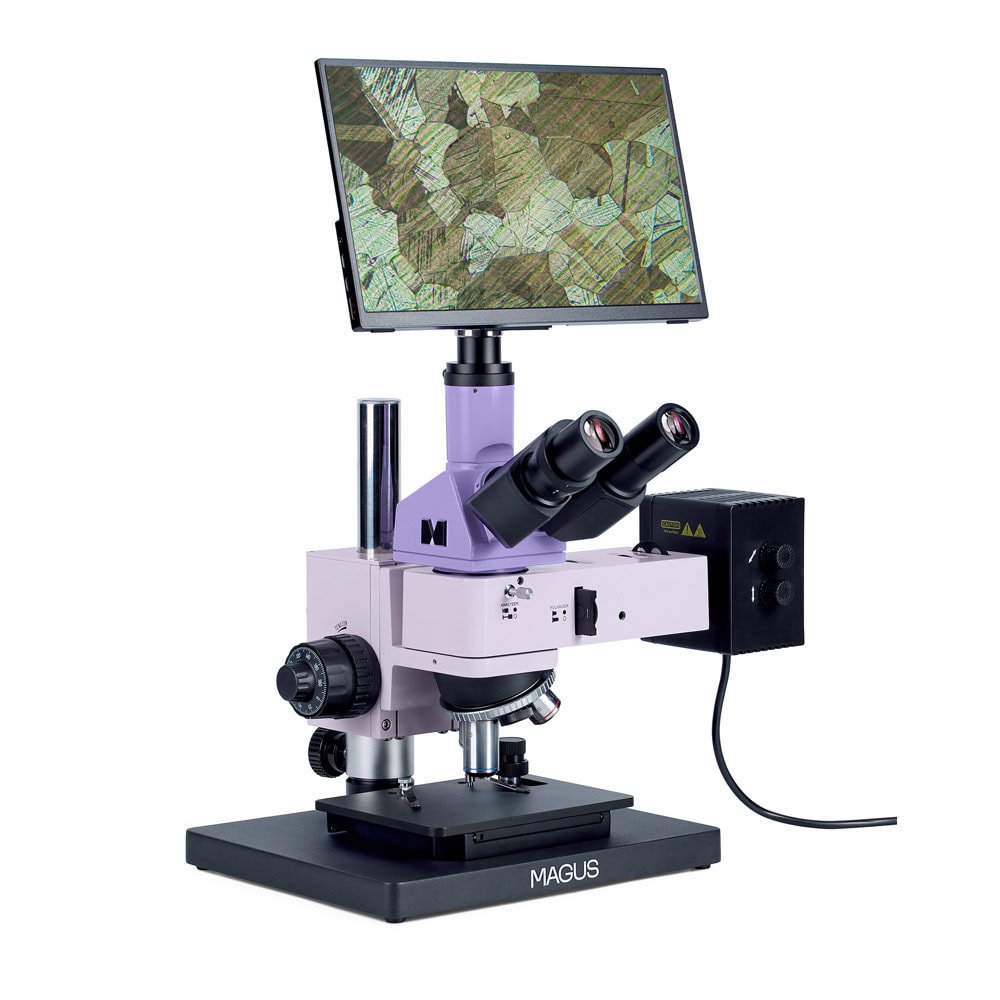

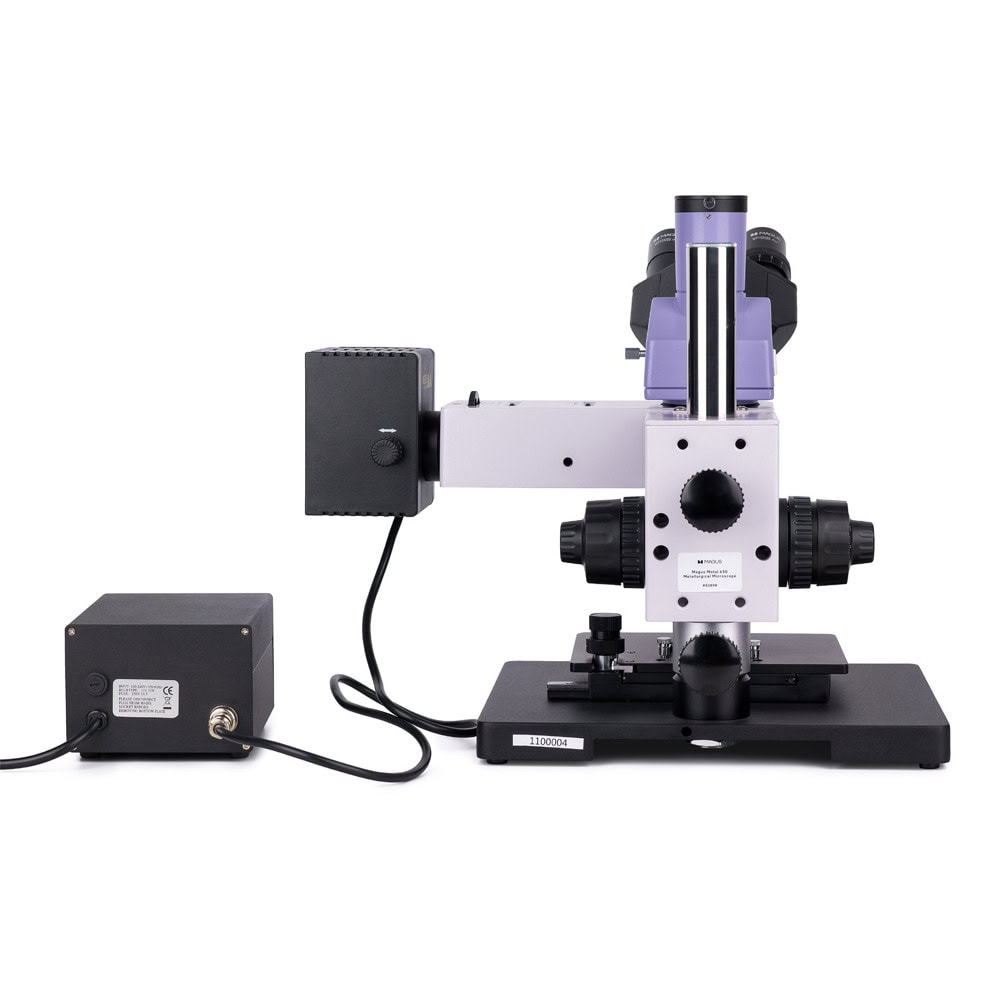

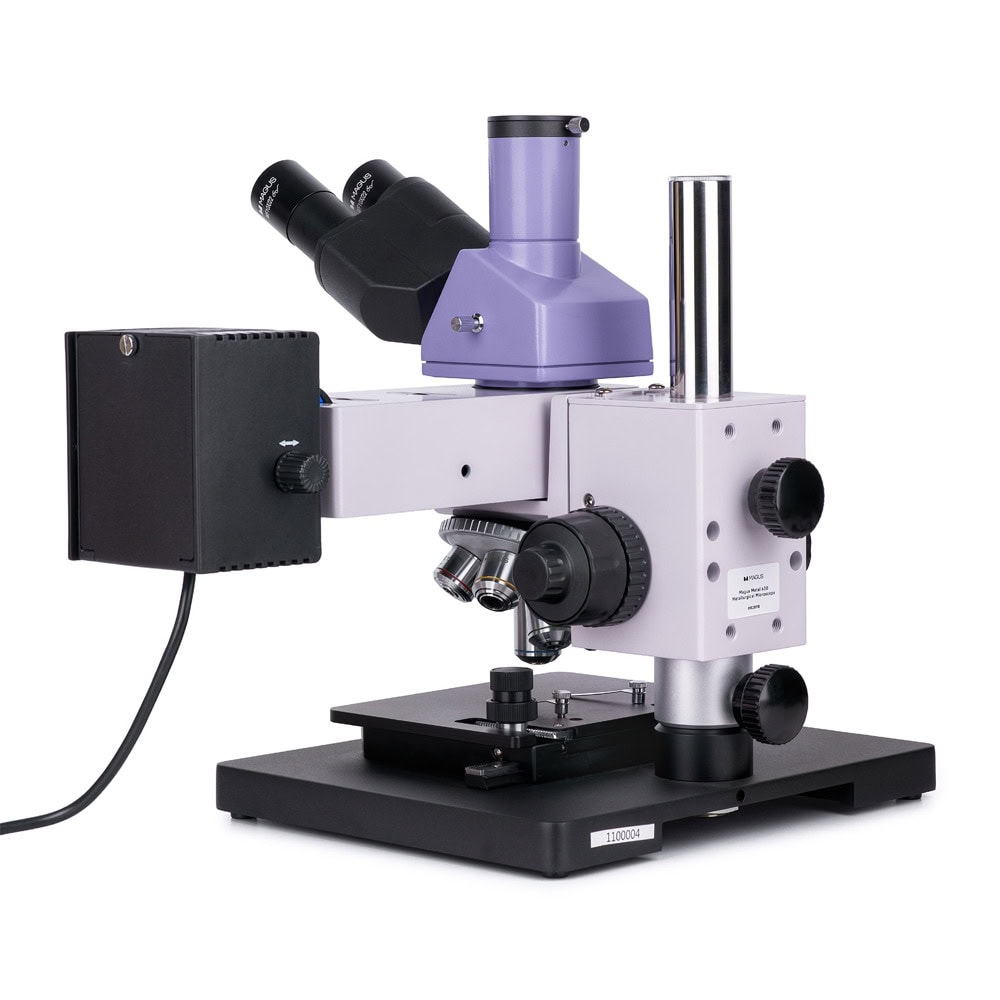

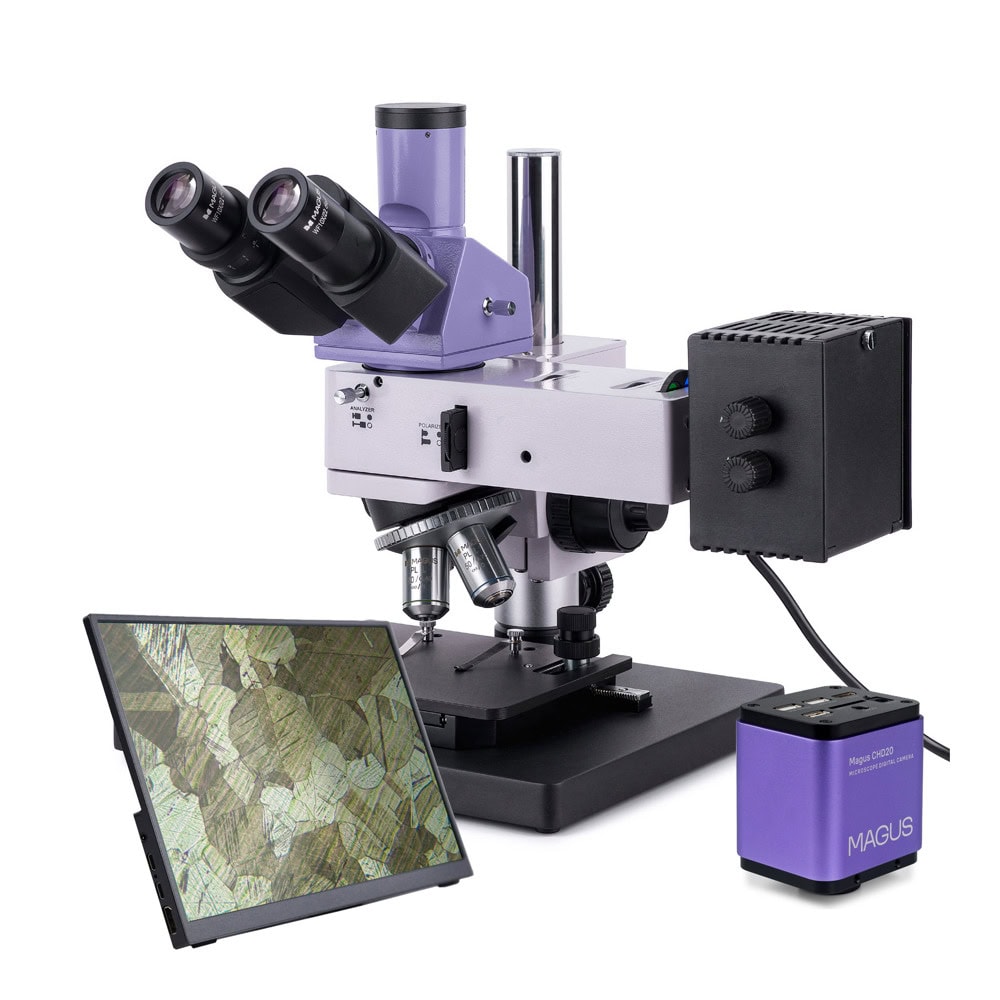

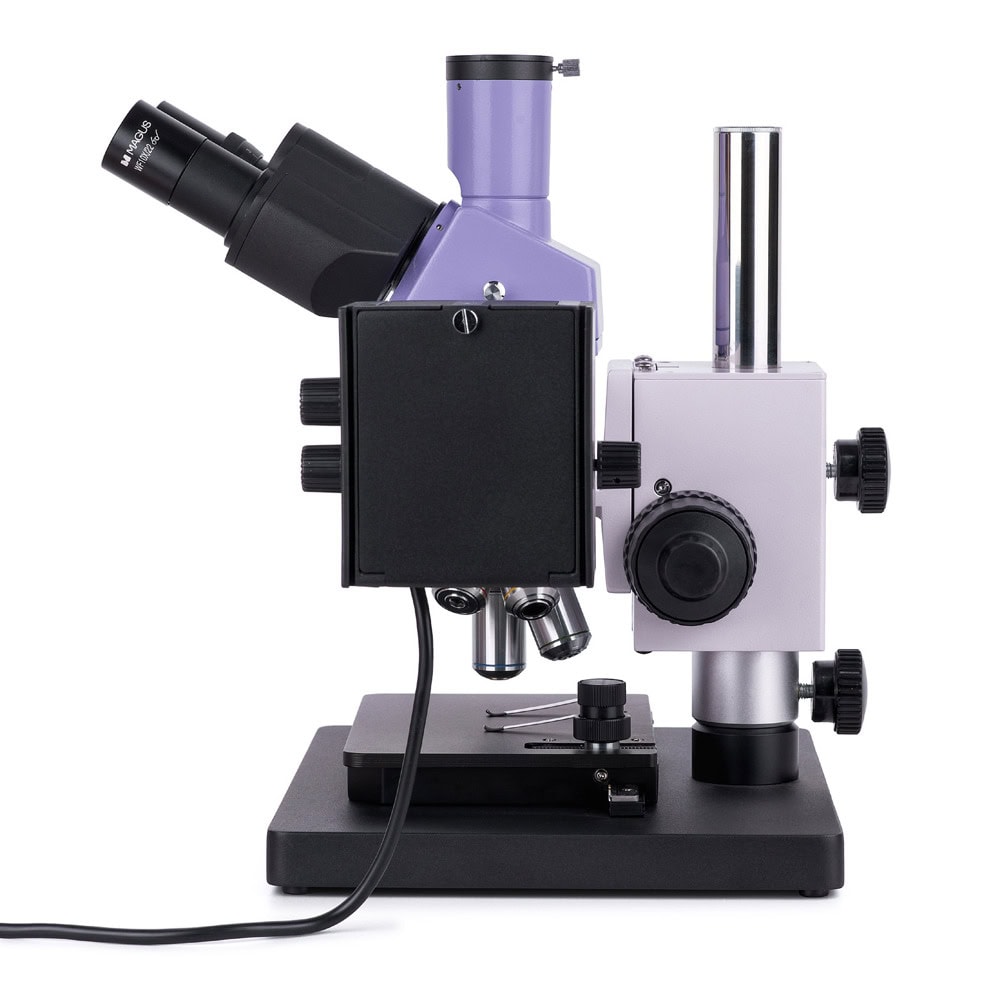

Металургичен тринокулярен цифров микроскоп MAGUS Metal D630 LCD
Металургичният микроскоп MAGUS Metal D630 LCD с отразена светлина се използва за изследване на микроструктурата на непрозрачни обекти с всякаква височина и размер. Изследваните обекти са метали, сплави, полупроводници и покрития от боя. Налични микроскопски методи: метод на светлото поле и метод с поляризирана светлина. Едно от предимствата на микроскопа е неговият малък размер, което го прави идеален за лаборатории с ограничено работно пространство и пространство за съхранение. Микроскопът MAGUS Metal 630 е отличен избор за промишлени предприятия от различни отрасли, изследователски центрове и университетски факултети.
Цифровата камера

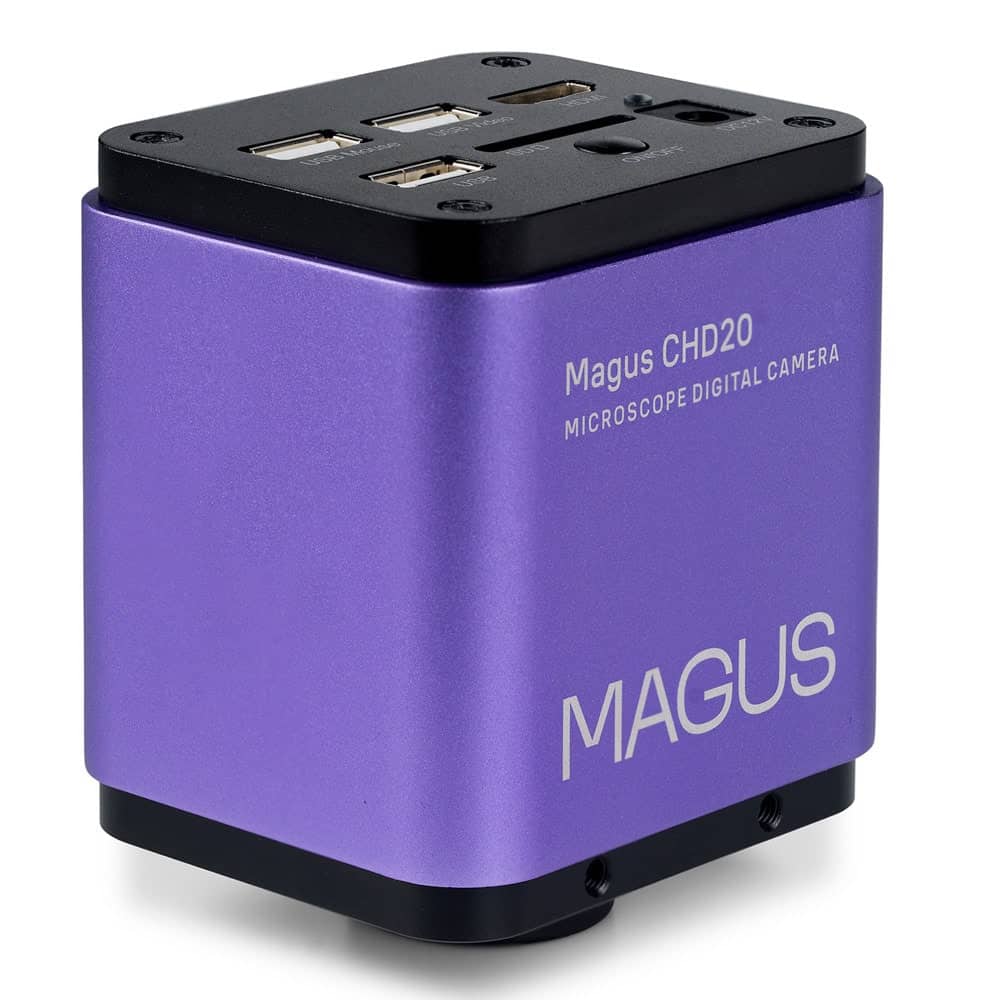

Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.
Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.
Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

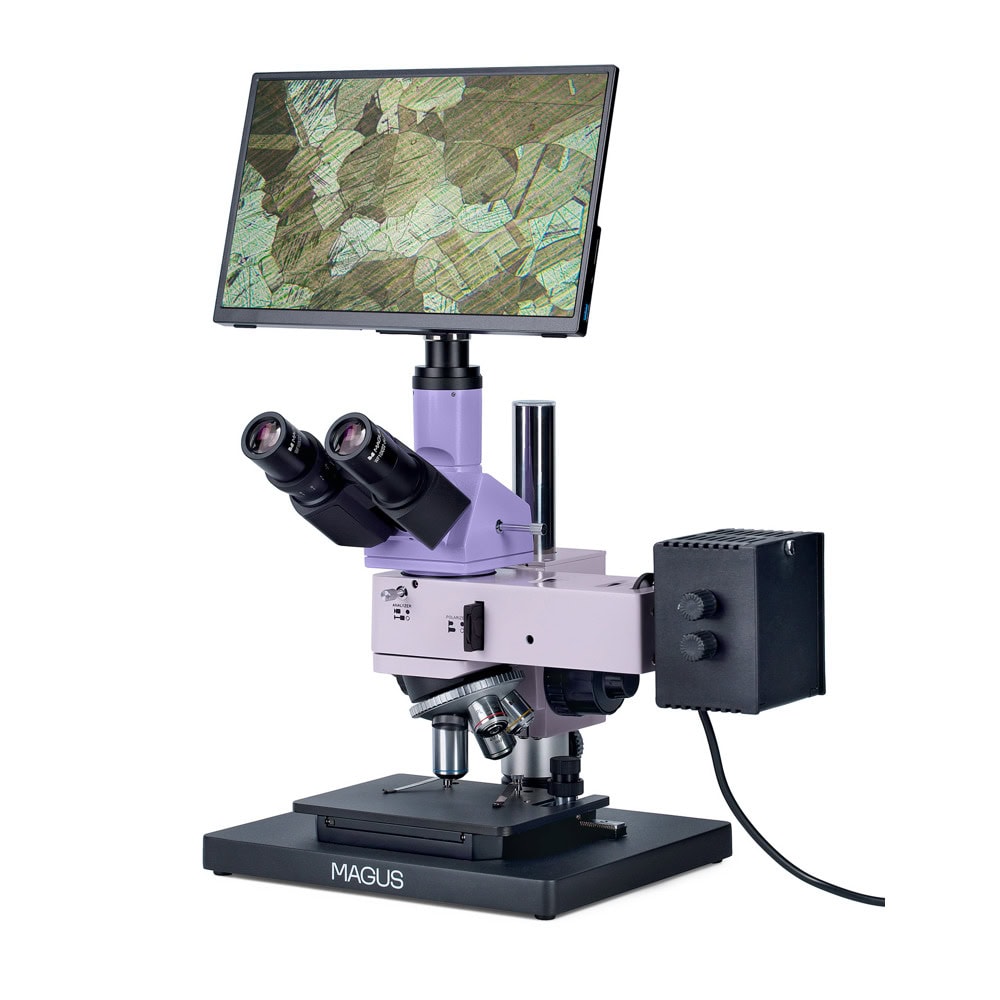

Монитор

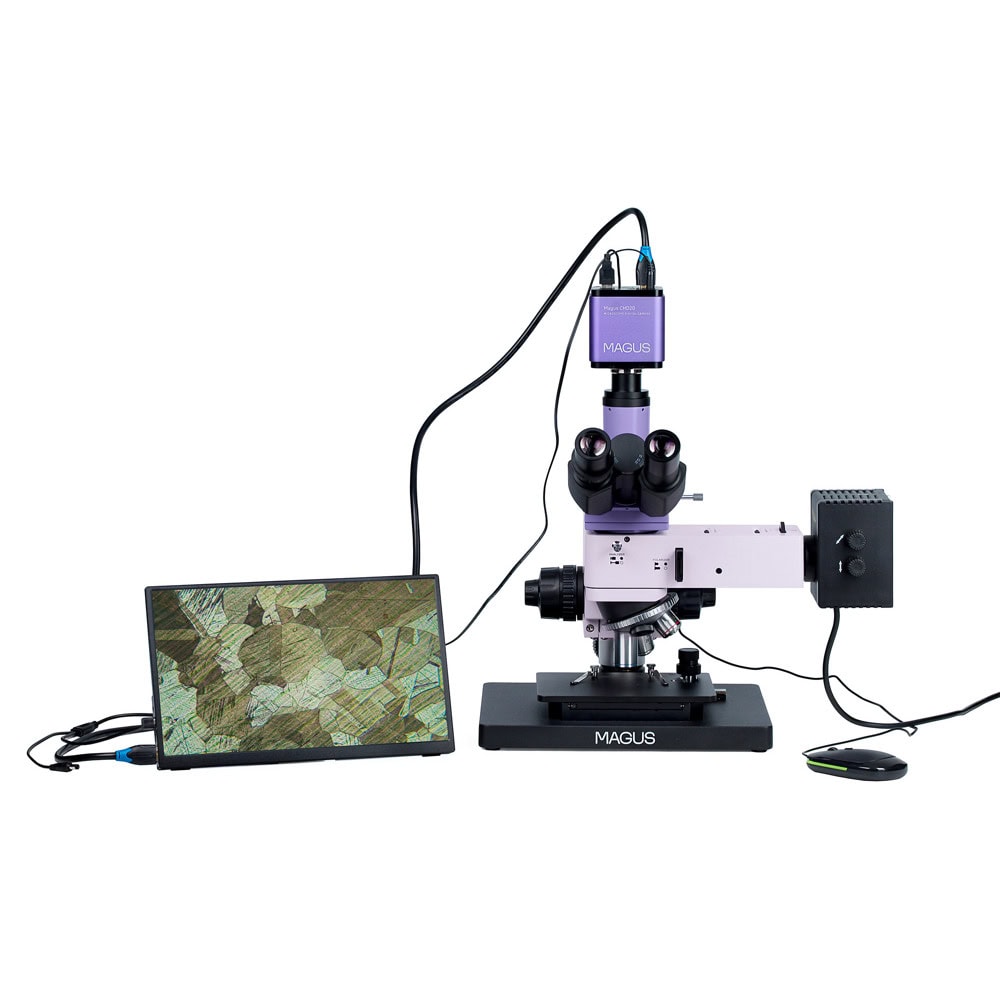

Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS.
Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3".
Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник.
Оптика
Оптичните елементи на микроскопа са коригирани до безкрайност. Тринокулярната тръба, която се използва за монтиране на камерата, е разположена вертикално. Светлинният лъч може да се насочва към окулярите или към тринокулярната тръба. Камерата не е включена в базовата конфигурация. Продължителната работа с този микроскоп е удобна, понеже бинокулярната глава е наклонена на 30°. На левия окуляр има корекция на диоптрите, за да се адаптират оптичните елементи към зрението на потребителя.

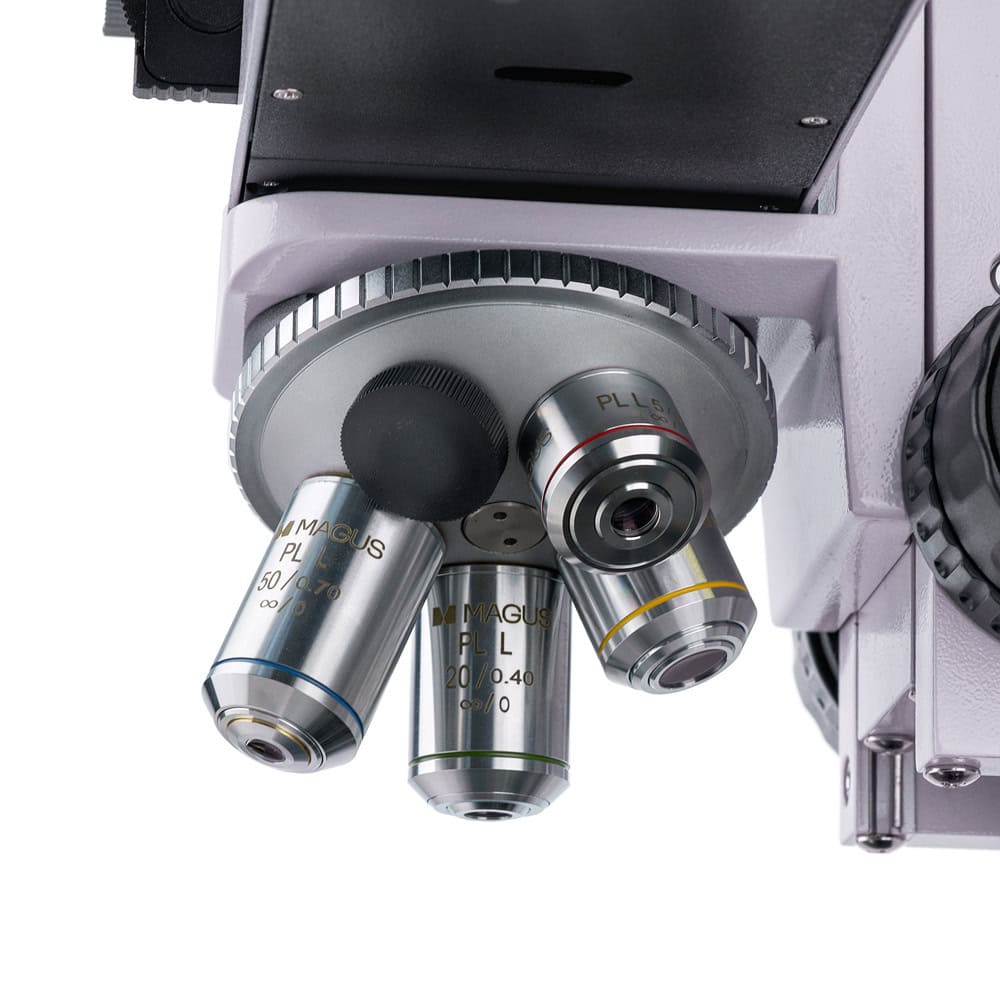

В револверната глава има 5 слота. Наборът включва 4 планахроматични обектива. Когато същите са монтирани, остава един слот за монтиране на допълнителен обектив. Обективите с голямо фокусно разстояние са предназначени за микроскопия по метода на светлото поле.
Осветление

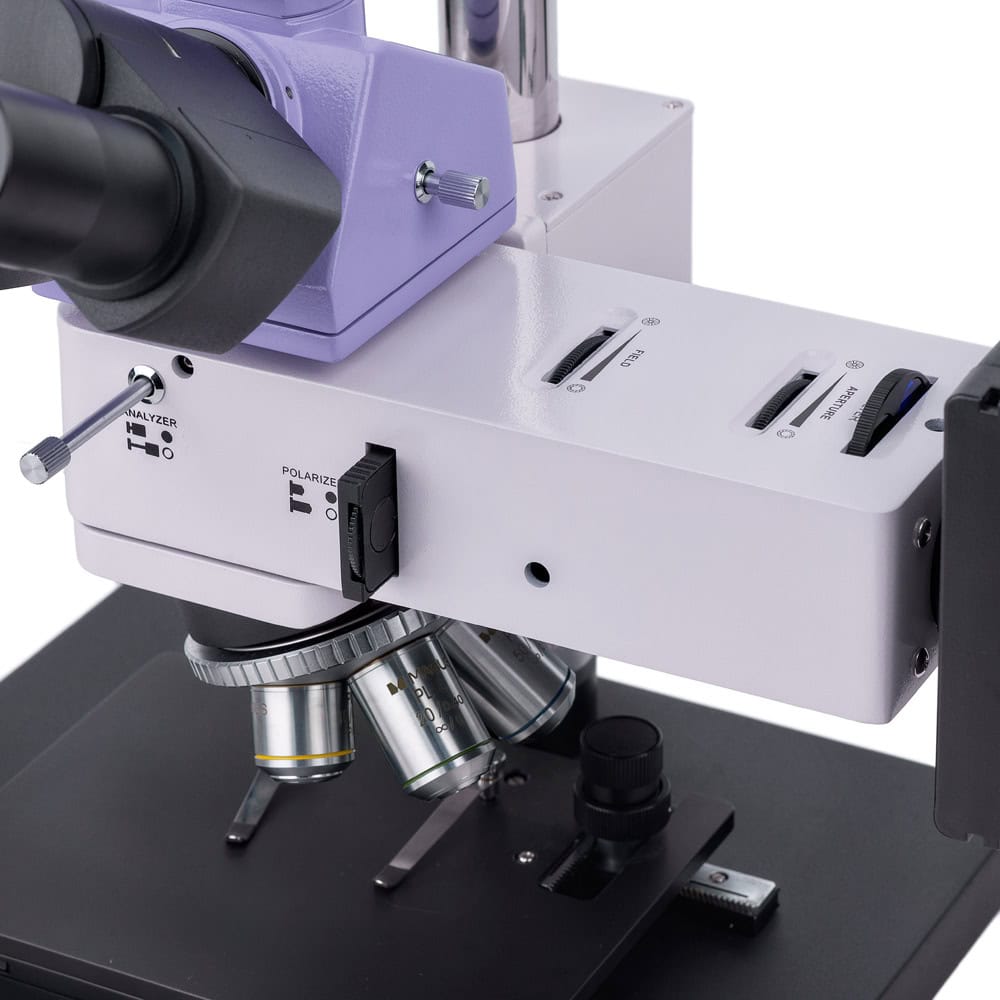

Микроскопът използва само осветление с отразена светлина. Системата на осветлението включва устройство за поляризация, диафрагма на апертурата и полева диафрагма. Източник на светлина: Халогенна крушка 30 W. Нейната светлина е удобна за очите и не допринася за уморяването им. Диафрагмата и източникът на светлина могат да се центрират и има възможност за монтиране на осветление на Кьолер. Има цветни филтри.

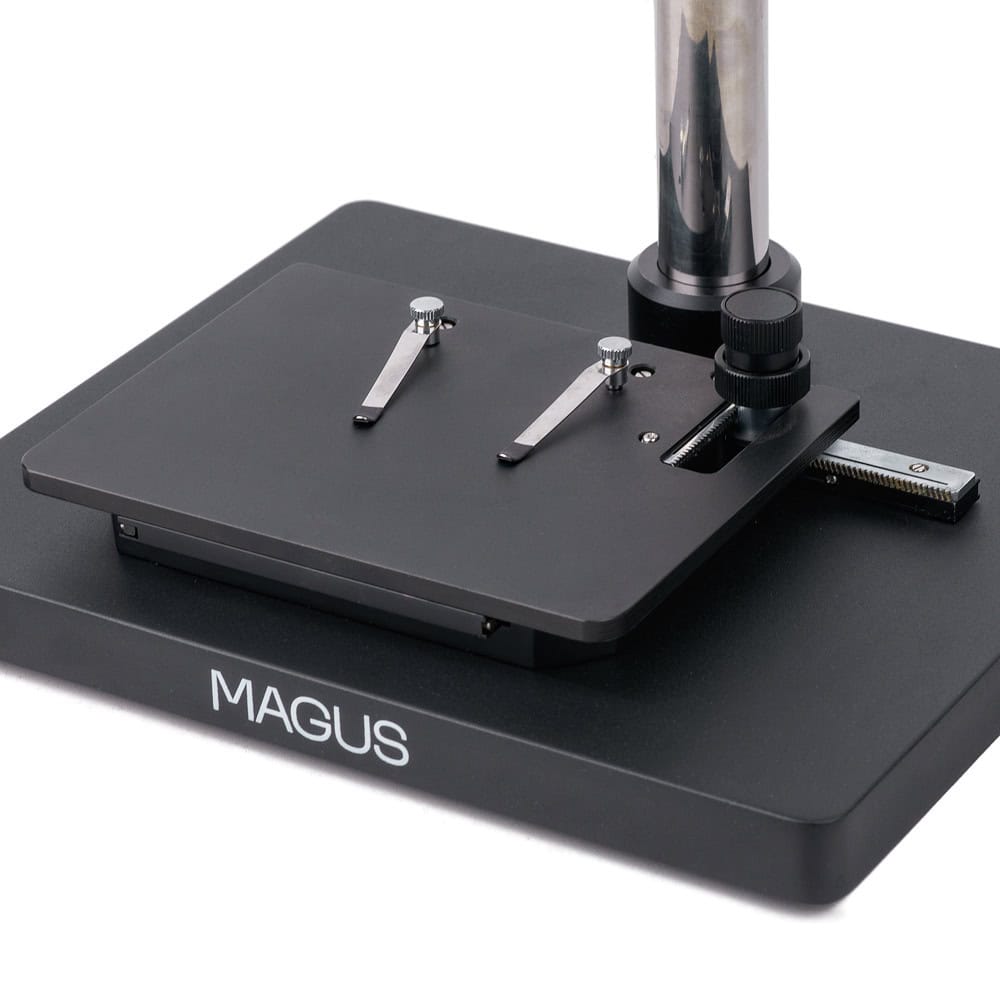

Предметна маса и фокусиращ механизъм

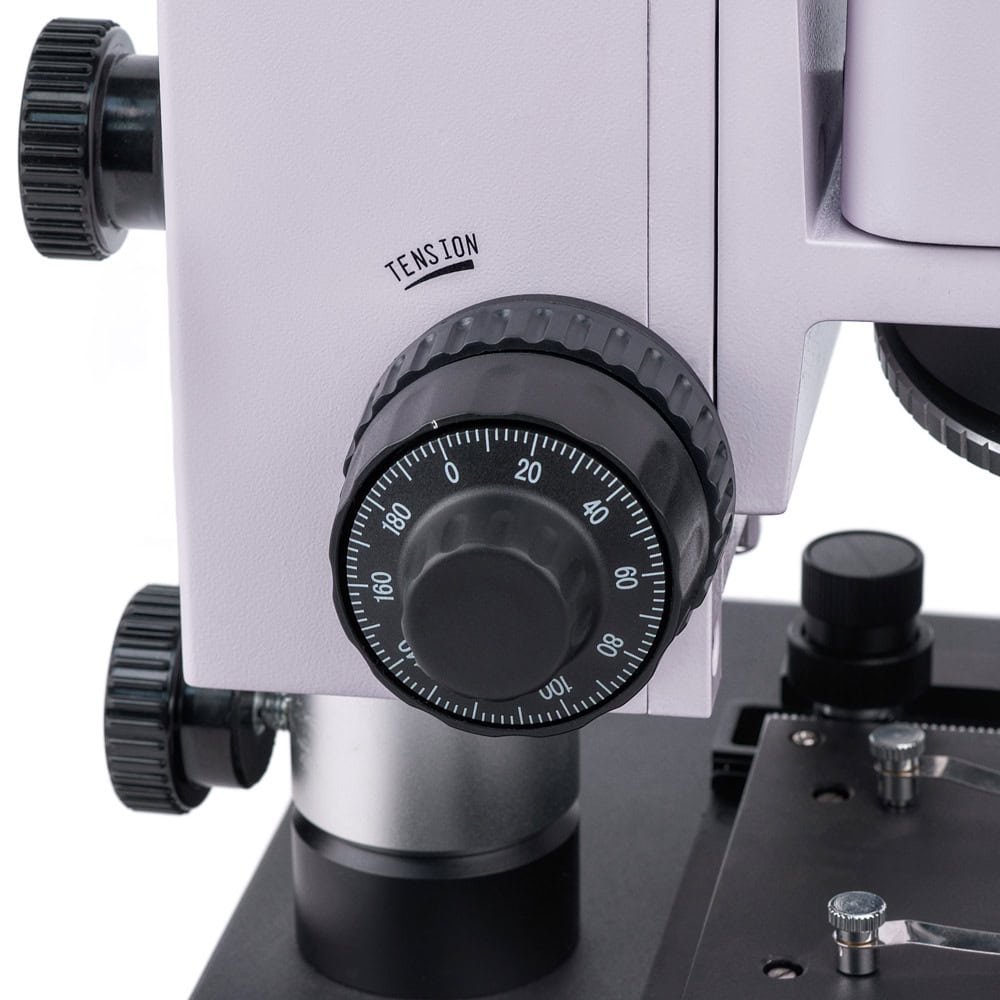

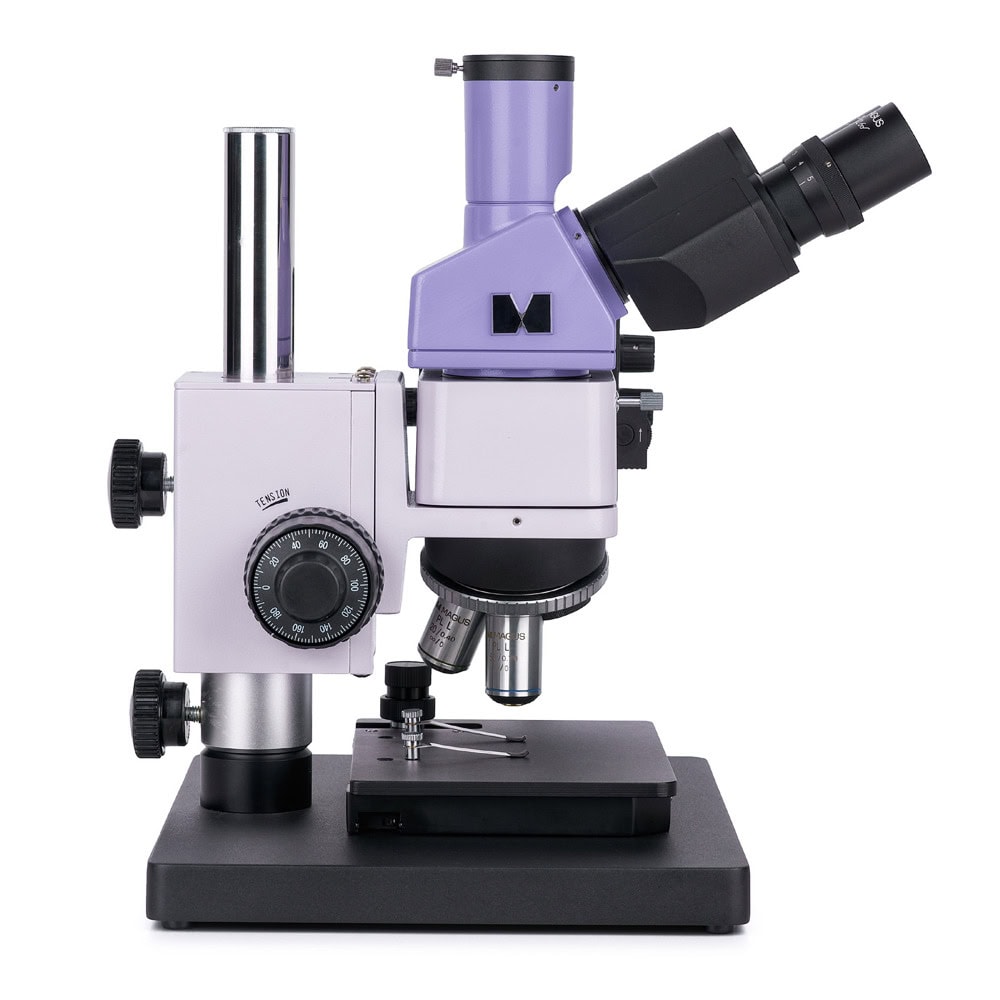

Стойката и механизмът за фокусиране на уникалната конструкция предоставят две предимства: компактен размер и възможност за наблюдение на образци с всякаква височина. Микроскопът може да се поставя лесно върху лабораторни мебели с максимална височина 40 cm. Предметната маса с две оси се използва за изследване на малки образци. Регулирането на фокуса се извършва чрез въртене на коаксиалните бутони за грубо и фино фокусиране, които се намират от двете страни на стойката. Механизмите работят плавно и точно. Също може да се регулира затягането на грубото регулиране на фокуса.
Принадлежности
Микроскопът може да се надгражда с допълнителни принадлежности: обективи с голямо фокусно разстояние, окуляри, цифрова камера, калибрационни образци.
Характеристики
| Основни характеристики на микроскопа | Без ограничение за височината и размера на образците Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100:0 и 0:100 Халогенна крушка 30 W с топла светлина за работа с отразена светлина за използване на микроскопските методи на светлото поле и поляризация Цветни филтри, опция за настройка на осветлението на Кьолер, източник на светлина и полева диафрагма и диафрагма на апертурата, които могат да се центрират Компактна стойка за монтиране на микроскопа върху малки мебели Много допълнителни принадлежности |
| Основни характеристики на камерата | Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0 Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания |

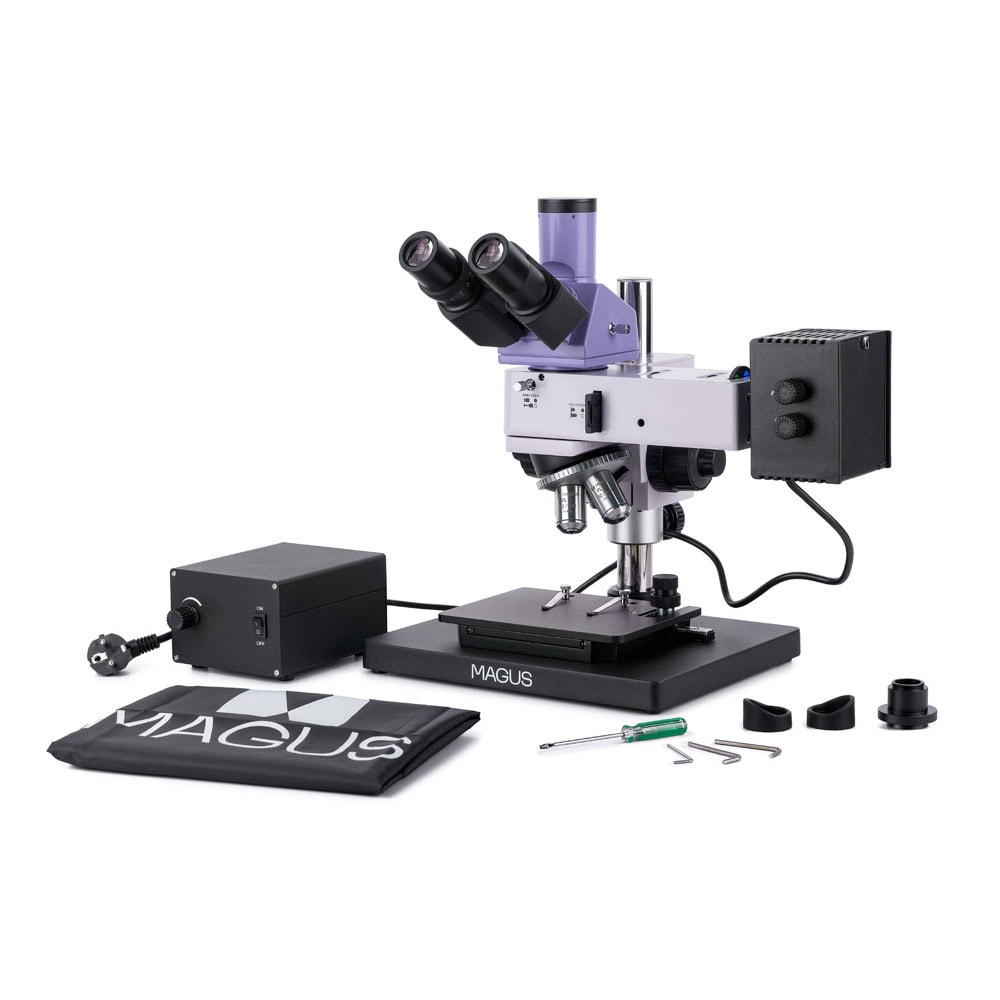

| Комплектът включва | Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD20 Стойка с фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Основа с вход за захранването Захранващ кабел Захранващ кабел на илюминатора за отразена светлина Покривало против прах Ръководство за потребителя и гаранционна карта Размер на опаковката (Д x Ш x В)39x37x73 cm Транспортно тегло22.25 kg РазделителМеталургичен микроскоп MAGUS Metal 630 Типсветлина/оптичен, цифрови, металургичен Главатринокулярни, цифров екран/монитор на компютъра ГлаваSiedentopf Ъгъл на наклон на главата30 ° Увеличение, x50 — 500 Диапазон на увеличениетоот 200x до 800x Увеличение, x (опция)50–1000/1250/1500/2000/2500 Диаметър на тръбата на окуляра, mm30 Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) Обективипланахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сух)) Револверна главаза 5 обектива Работна дистанция, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) Разстояние между окулярите, mm48 — 75 Предметна маса, mm185x140 Диапазон на движение на предметната маса, mm35/30 Характеристики на предметната масадвуосова механична; размер на основата на микроскопа: 300x240 mm Регулиране на диоптъра на окуляра, диоптри±5 (на лявата тръба) Диафрагмавградена апертура и полева Фокусиранекоаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) Осветлениехалогенно Регулиране на яркосттаyes Захранване220±22 V, 50 Hz, променливотокова мрежа Тип на светлинния източник12 V/30 W Светлинни филтризелен, син, жълт, матов Диапазон на работната температура, °C5 — 35 Допълнителновграден анализатор и поляризатор, който може да се демонтира Потребителско нивоопитни потребители, за професионалисти Ниво на трудност на сглобяване и монтажсложен Приложениеметалургичен Място на осветлениетогорен Метод за изследванена светлото поле, поляризация Торбичка/калъф/чанта в комплектпокривало против прах === Разделител ===Цифрова камера СензорSony Exmor/Starvis CMOS Цветен/монохроменцветен Мегапиксела2 Максимална разделителна способност, пиксели1920x1080 Размер на сензора1/2" (7,2x4,05 mm) Размер на пиксела, μm3.75x3.75 Интерфейсни съединителиUSB 2.0, HDMI 1,4 Карта с паметSD до 32 GB Възможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB) Светлочувствителност1175 mV с 1/30 s Отношение сигнал/шум0,15 mV при 1/30 s Време за експозиция0,04 ms – 1000 ms Видеозаписyes Честота на кадрите, fps при разделителна способност60 при 1920x1080 (HDMI), 50 при 1920x1080 (USB) Място на монтажтринокулярна тръба, окулярна тръба вместо окуляр Формат на изображението*.jpg, *.tif Видео формат*.h264/*.h265, *.mp4 Спектрален диапазон, nm380–650 (вграден инфрачервен филтър) Тип на затвораERS (електронен преместващ се затвор) СофтуерHDMI: вграден; USB: MAGUS View Изисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей Тип на монтажаC-образна монтировка Тялоалуминиева сплав Захранване на камератаDC адаптер 12 V, 1 A Спецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A Диапазон на работната температура на камерата, °С-10 — 50 Диапазон на работната влажност, %30 — 80 === Разделител ===Монитор Тип на матрицатаIPS Диагонал на дисплея, инчове13.3 Разделителна способност на дисплея, пиксели1920x1080 (Full HD) Формат16:9 Яркост, cd/m²400 Брой на показваните цветове16,7 милиона Контраст1000:1 Хоризонтален/вертикален ъгъл на видимост, °178/178 Размер на видимата зона на екрана (Ш x В), mm295x165 Разстояние между пикселите (Д x В), mm0,154x0,154 Честота на оптичния източник, Hz60 Тип на матрицата с фоново осветлениесветодиодна Срок на експлоатация на светодиода за задно осветяване, часове50000 ИнтерфейсHDMI Диапазон на работната температура, °C-15 — 55 Диапазон на работната влажност, %10 — 90 Захранванепроменливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) Потребление на енергия, W12 (макс.) |
