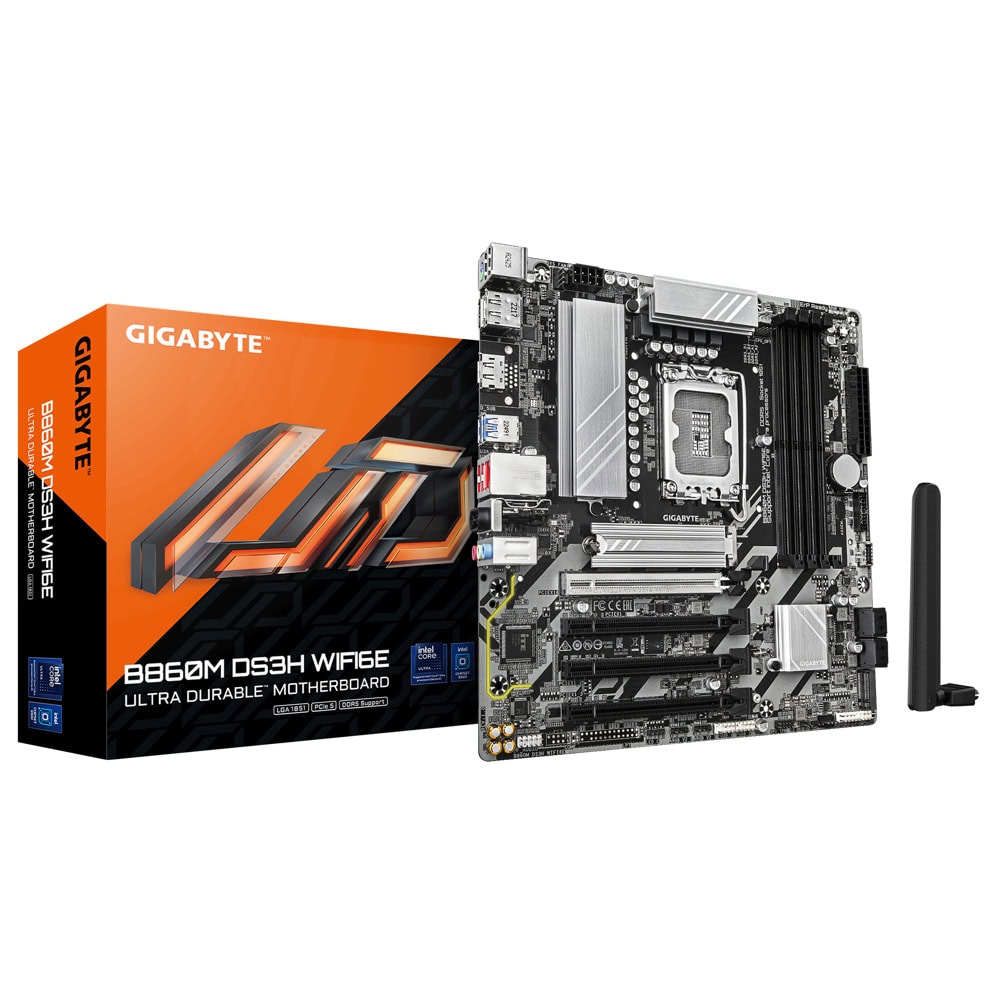

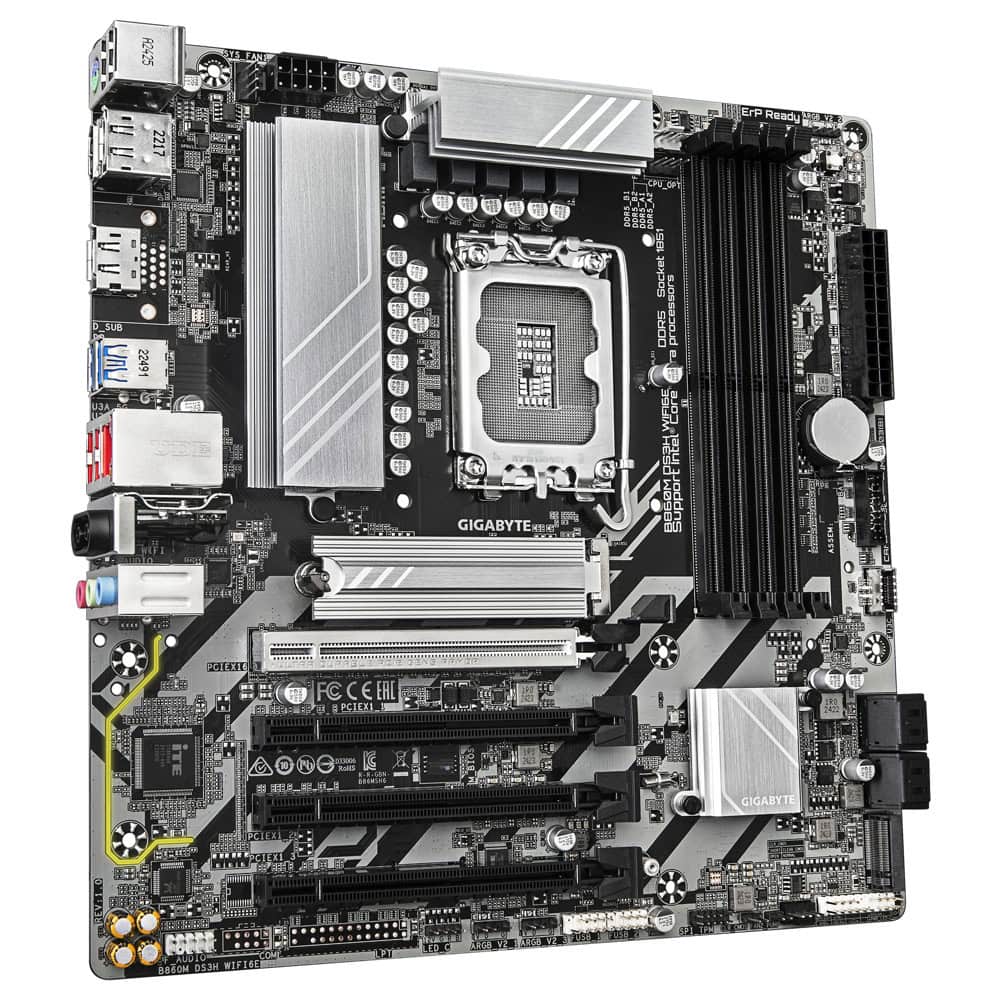

Дънна платка GIGABYTE B860M DS3H WIFI 6E

GIGABYTE B860M DS3H WIFI6E

CPU

гнездо LGA1851: Поддръжка на Intel® CoreTM Ultra процесори

(Отиди на сайта на GIGABYTE за последния списък за поддръжка на процесора.)

L3 кеша варира с процесор

Чипс

Intel® B860 Express Chipset

Памет

Подкрепа за DDR5 9066(O.C)/8800(O.C) /8600(O.C) / 8400(O.C) /8266(C.) / 8200(O.C.) / 8000(O.C.) / 7950(O.C.) / 7900(O.C.) / 7800(C.) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) /6400/5600 MT/s модули за памет

4 x DDR5 DIMM гнезда, поддържащи до 256 GB (64 GB единичен DIMM капацитет) системна памет

Архитектура с двуканална памет

Поддръжка на модули за памет, които не са включени в режим DIMM 1Rx8/2Rx8

Подкрепа за модули за памет, които не са включени в ECC

Поддръжка за Extreme Memory Profile (XMP) модули за памет

(Конфигурацията на процесора и паметта може да засегне поддържаните типове памет, скоростта на данните (скорост) и броя на модули DRAM, моля, направете справка с "Списък на паметта" на уебсайта на GIGABYTE за повече информация.)

Бордови графики

Интегриран графичен процесор-Intel® HD графична поддръжка:

- 1 x HDMI порт, поддържащ максимална резолюция 4096x2160@60 Hz

* Подкрепа за HDMI 2.1 версия и HDCP 2.3.

- 2 x DisplayPort с максимална резолюция 3840x2160@144 Hz

* Поддръжка за версия DisplayPort 2.1.

(Спецификациите на графиката могат да варират в зависимост от подкрепата на процесора.)

Подкрепа за тройно разиграване едновременно

Аудио

Realtek® Audio CODEC

High Definition Audio

2/4/5.1.1 - канал

* Можете да промените функционалността на аудио жак с помощта на аудио софтуер. За да конфигурирате 7.1-канален аудио достъп до аудио софтуера за аудио настройки.

LAN

Realtek® 2.5GbE LAN чип (2.5 Gbps/1 Gbps/100 Mbps)

Модул за безжична комуникация

Intel® Wi-Fi 6E AX211 (PCB rev. 1. 0)

- WIFI a, b, g, n, ac, ax, подкрепа 2.4/5/6 GHz честотна лента

- BLUETOOTH 5.3

- Поддръжка за 11ax 160MHz безжичен стандарт

Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)

- WIFI a, b, g, n, ac, ax, подкрепа 2.4/5/6 GHz честотна лента

- BLUETOOTH 5.3

- Поддръжка за 11ax 160MHz безжичен стандарт

(Действителната честота на данните може да варира в зависимост от околната среда и оборудването.)

Експанзии

CPU:

- 1 x PCI Express x16 слот, поддържащ PCIe 5.0 и работещ на x16 (PCIEX16)

* Слотът PCIEX16 може да поддържа само графична карта или NVMe SSD. Ако ще се инсталира само една графична карта, не забравяйте да я инсталирате в слота PCIEX16.

Чипсет:

- 3 x PCI Express x16 слотове, поддържащи PCIe 4.0 и работещи на x1 (PCIEX1 1/2/3)

Интерфейс за съхранение

CPU:

- 1 x M.2 конектор (Socket 3, M ключ, тип 2280 PCIe 5.0 x4/x2 SSD поддръжка) (M2A CPU)

Чипсет:

- 1 x M.2 конектор (Socket 3, M ключ, тип 2280 PCIe 4.0 x4/x2 SSD поддръжка) (M2N SB)

- 4 x SATA 6Gb/s конектори

RAID 0, RAID 1, RAID 5, и RAID 10 поддръжка за SATA устройства за съхранение

USB

Чипсет:

- 1 x USB Type-C® порт с USB 3.2 Gen 1 поддръжка, достъпна чрез вътрешната USB заглавна част

- 1 x USB 3.2 Gen 2 Type-A порт (червен) на задния панел

- 4 x USB 3.2 Ген 1 портове (2 порта на задния панел, 2 порта, достъпни през вътрешната USB заглавна част)

- 3 x USB 2.0/1.1 порта на задния панел

Chipset+USB 2.0 Hub:

- 4 x USB 2.0/1.1 порта достъпни чрез вътрешните USB заглавни части

Вътрешни I/O съединители

1 x 24-pin ATX главен захранващ съединител

1 x 8-pin TTX 12V захранващ съединител

1 x CPU вентилатор заглавна част

1 x CPU вентилатор/помпа за охлаждане на вода

1 x система вентилатор заглавна част

1 x система вентилатор/помпа за охлаждане на вода

3 x адресируеми заглавни части за LED лента RGB Gen2

1 x RGB LED лента заглавна част

2 x M.2 Съединител 3 конектора

4 x SATA 6Gb/s конектори

1 x заглавна част на предния панел

1 x аудио заглавна част на предния панел

1 x USB Type-C® заглавна част, с USB 3.2 Gen 1 подкрепа

1 x USB 3.2 Gen 1 заглавна част

2 x USB 2. 0/1.1 заглавни части

1 x Доверен модул модул (само за GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 модул)

1 x Q-Flash Plus бутон

1 x нулиране на скачача

1 x Clear CMOS джъмпър

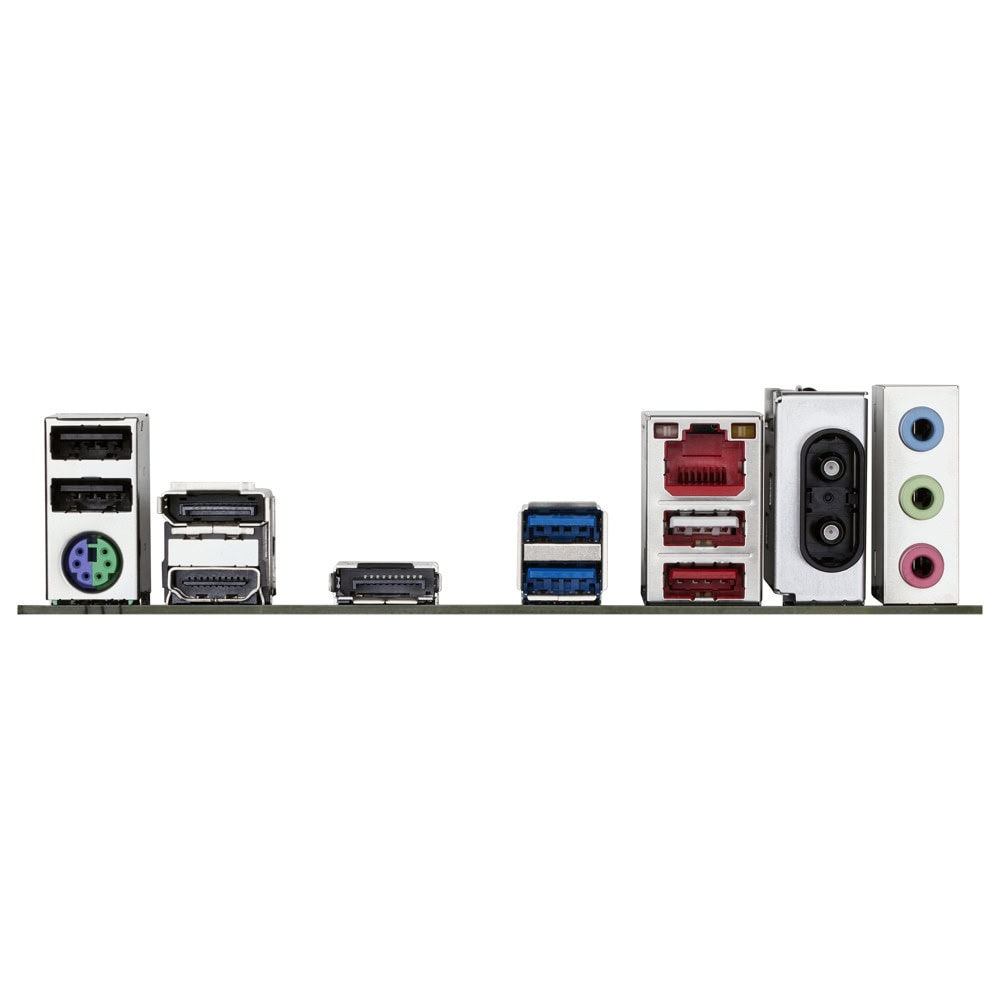

Конектори за панел

1 x PS/2 клавиатура/ порт на мишката

1 x HDMI порт (Забележка)
