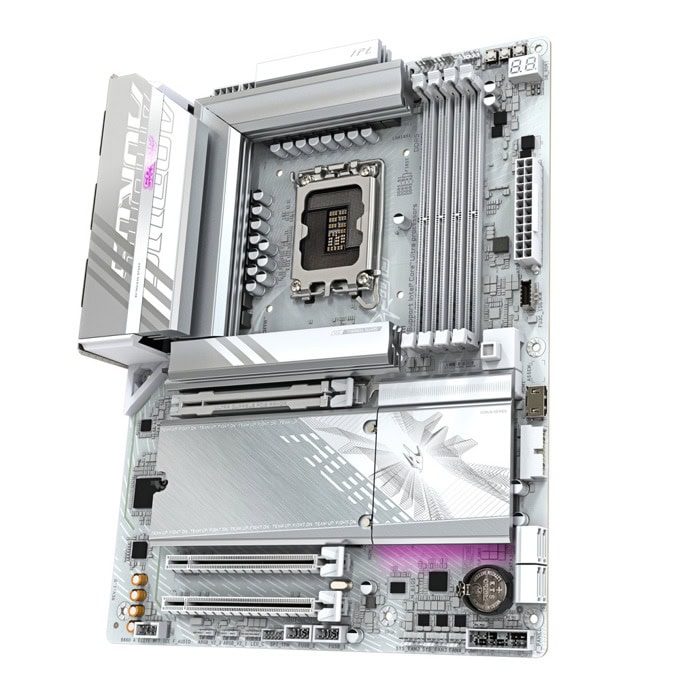

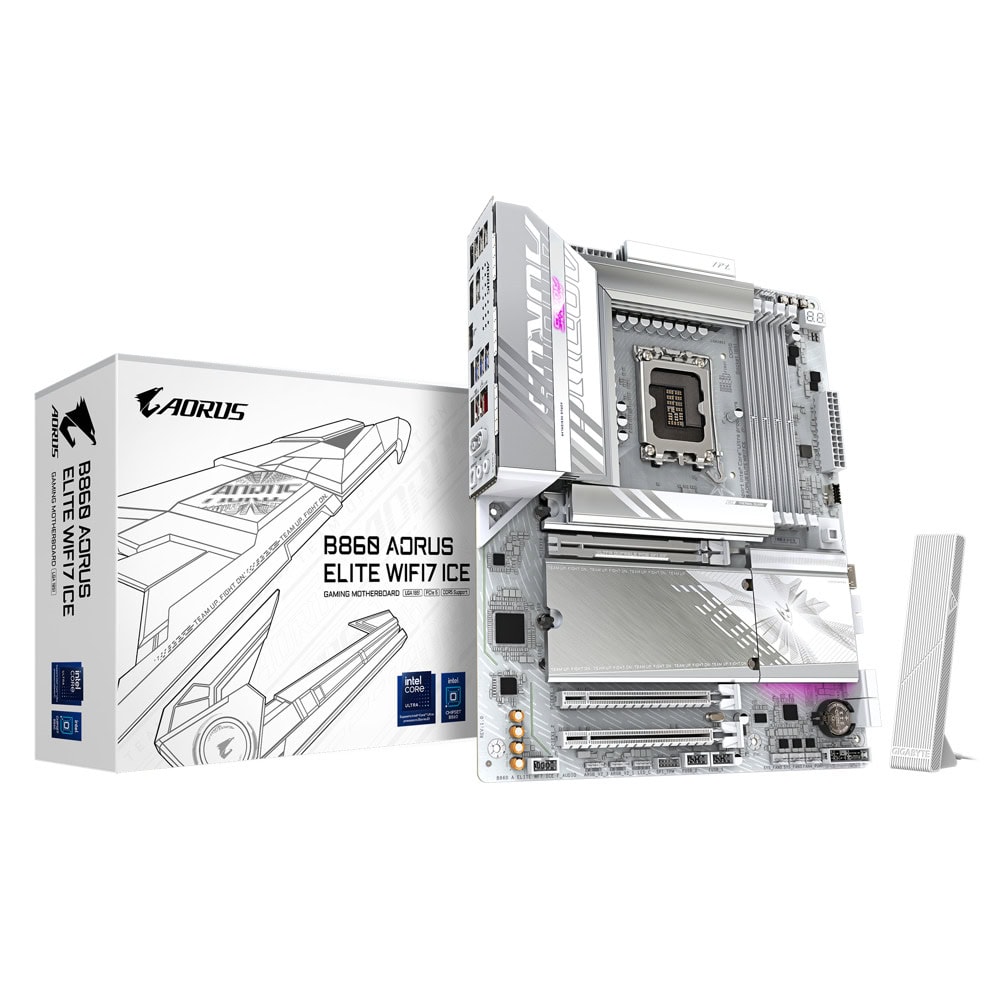

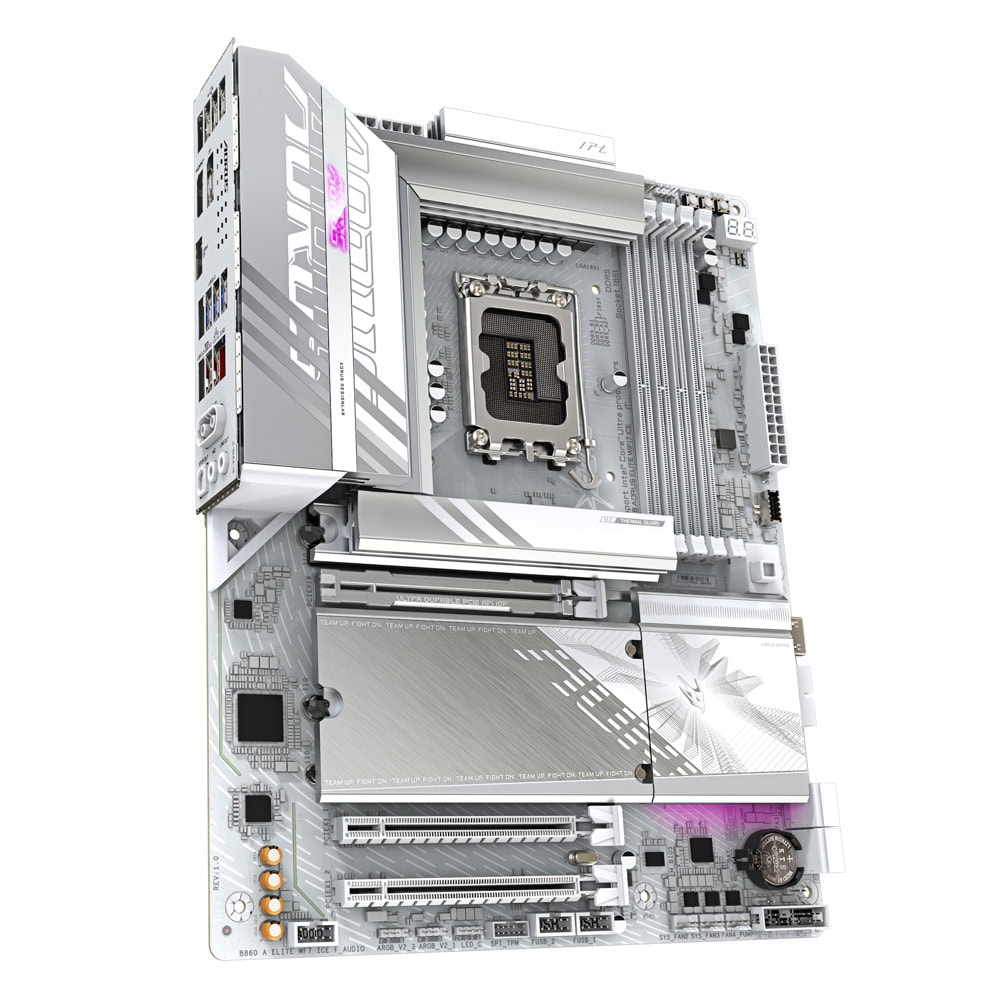

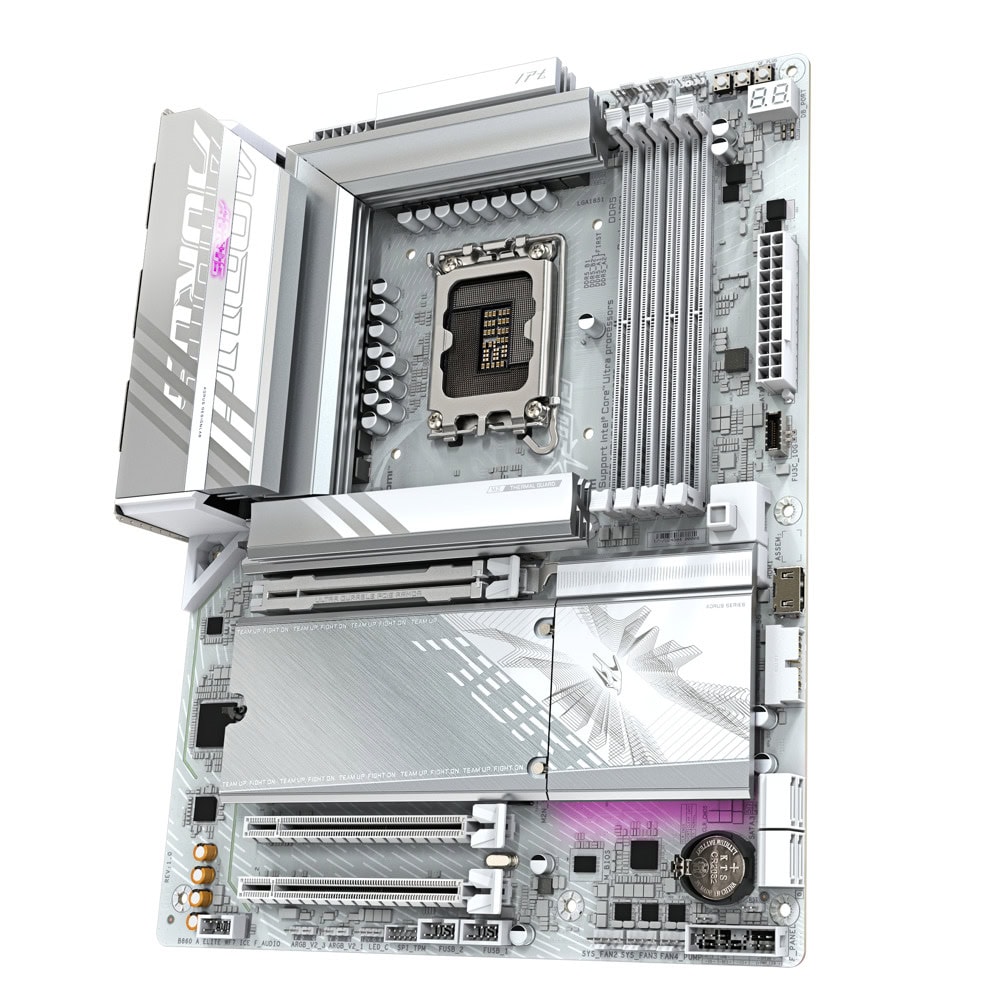

Дънна платка GIGABYTE B860 AORUS ELITE WIF 7 ICE

GIGABYTE B860 AORUS ELITE WIFI7 ICE

CPU

гнездо LGA1851: Поддръжка на Intel ® CoreTM Ултра процесори

L3 кеша варира с процесор

Чипс

Intel ® B860 Express Chipset

Памет

Подкрепа за DDR5 9200(O.C)/8800(O.C) /8600(O.C) / 8400(O.C) /8266(C.) / 8200(O.C.) / 8000(O.C.) / 7950(O.C.) / 7900(O.C.) / 7800(C.) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(C.) / 6600(O.C.) /6400/5600 MT/s модули за памет

4 x DDR5 DIMM гнезда, поддържащи до 256 GB (64 GB единичен DIMM капацитет) на системна памет

Архитектура с двуканална памет

Поддръжка на модули за памет, които не са включени в режим DIMM 1Rx8/2Rx8

Подкрепа за модули за памет, които не са включени в ECC

Поддръжка на модули за памет с Екстремна памет (XMP) [6] Конфигурацията на процесора и паметта може да повлияе на поддържаните типове памет, скорост на данните (скорост) и брой модули DRAM, моля, направете справка с "Списък на паметта" на уебсайта на GIGABYTE за повече информация.)

Бордови графики

Интегриран графичен процесор-Intel® HD графична поддръжка:

- 1 x USB4® USB порт тип C®, поддържащ USB4 и DisplayPort видео изходи и максимална резолюция 3840x2160@144 Hz

* Поддръжка за версия DisplayPort 2.1.

- 1 x DisplayPort, с максимална резолюция 3840x2160@144 Hz

* Поддръжка за версия DisplayPort 2.1.

- 1 x HDMI порт, поддържащ максимална резолюция 4096x2160@60 Hz

* Подкрепа за HDMI 2.1 версия и HDCP 2.3.

- 1 x преден HDMI порт, поддържащ максимална резолюция 1920x1080@30 Hz

* Подкрепа за HDMI 1.4 версия(Графика спецификации може да варира в зависимост от CPU поддръжка.)

Подкрепа за до четири-дисплей в същото време

Аудио

Realtek® Audio CODEC

High Definition Audio

2/4/5.1.1 - канал

* Можете да промените функционалността на аудио жак с помощта на аудио софтуер. За да конфигурирате 7.1-канален аудио достъп до аудио софтуера за аудио настройки.

Подкрепа за S/DIF Out

LAN

Realtek® 2.5GbE LAN чип (2.5 Gbps/1 Gbps/100 Mbps)

Модул за безжична комуникация

Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.0)

- 802.11a, b, g, n, ac, ax, be, supporting 2.4/5/6 GHz честотен обхват

- BLUETOOTH 5.4

- Поддръжка на безжичен стандарт 11be 160MHz

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.1)

- 802.11a, b, g, n, ac, ax, be, supporting 2.4/5/6 GHz честотен обхват

- BLUETOOTH 5.4

- Поддръжка на безжичен стандарт 11be 160MHz

(Действителната честота на данните може да варира в зависимост от околната среда и оборудването.)

* Wi-Fi 7 функции изискват Windows 11 SV3 да функционира правилно. (Няма помощен драйвер за Windows 10.)

** Wi-Fi 7 канала на 6 GHz лента наличност зависи от правилата на отделните страни.

Експанзии

CPU:

- 1 x PCI Express x16 слот, поддържащ PCIe 5.0 и работещ на x16 (PCIEX16)

* Слотът PCIEX16 може да поддържа само графична карта или NVMe SSD. Ако ще се инсталира само една графична карта, не забравяйте да я инсталирате в слота PCIEX16.

Чипсет:

- 2 x PCI Express x16 слотове, поддържащи PCIe 4.0 и работещи на x1(PCIEX1 1, PCIEX1 2)

Интерфейс за съхранение

CPU:

- 1 x M.2 конектор (Socket 3, M ключ, тип 25110/2110/2580/2280 PCIe 5.0x4/x2 SSD поддръжка) (M2A CPU)

Чипсет:

- 2 x M.2 съединителя (Socket 3, M ключ, тип 22110/22880 PCIe 4.0 x4/x2 SSD поддръжка) (M2Q SB, M2N SB)

- 4 x SATA 6Gb/s конектори

RAID 0, RAID 1, RAID 5, и RAID 10 поддръжка за SATA устройства за съхранение

USB

CPU:

- 1 x USB4® USB Type-C® порт на задния панел

Чипсет:

- 1 x USB Type-C® порт с USB 3.2 Gen 2 поддръжка, достъпна чрез вътрешната USB заглавна част

- 2 x USB 3.2 Gen 2 Type-A порта (червени) на задния панел

- 2 x USB 3.2 Ген 1 портове, достъпни чрез вътрешната USB заглавна част

Chipset+USB 3.2 Gen 1 Hub:

- 4 x USB 3.2 Ген 1 портове на задния панел

Chipset+2 USB 2.0 Hubs:

- 8 x USB 2.0/1.1 порта (4 порта на задния панел, 4 порта достъпни чрез вътрешните USB заглавни части)

Вътрешни I/O съединители

1 x 24-pin ATX главен захранващ съединител

2 x 8-pin ATX 12V захранващи съединители

1 x CPU вентилатор заглавна част

1 x CPU вентилатор/помпа за охлаждане на вода

3 х система вентилатори

1 x система вентилатор/помпа за охлаждане на вода

3 x адресируеми заглавни части за LED лента RGB Gen2

1 x RGB LED лента заглавна част

3 x M. 2 3 съединителя

4 x SATA 6Gb/s конектори

1 x заглавна част на предния панел

1 x аудио заглавна част на предния панел

1 x USB Type-C® заглавна част, с USB 3.2 Gen 2 подкрепа

1 x USB 3.2 Gen 1 заглавна част

2 x USB 2. 0/1.1 заглавни части

1 x Доверен модул модул (само за GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 модул)

1 x HDMI порт (Забележка)

1 x бутон за захранване

1 x бутон за нулиране

1 x Q-Flash Plus бутон

1 x нулиране на скачача

1 x Clear CMOS джъмпър

(Забележка) Действителната поддръжка може да варира от процесора.

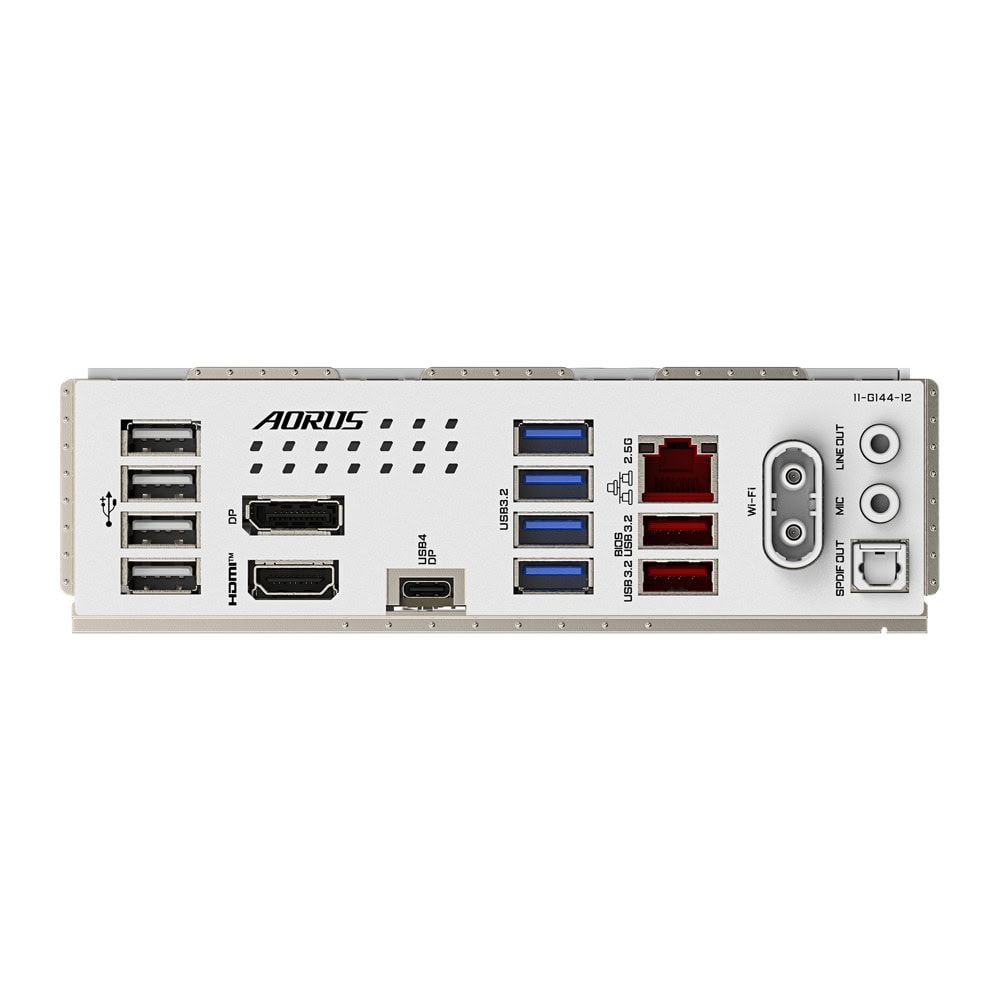

Конектори за панел

1 x USB4® USB Type-C® port (DisplayPort (Note))

2 x USB 3.2 Gen 2 портове тип А (червени)

4 x USB 3.2 Gen 1 порта
