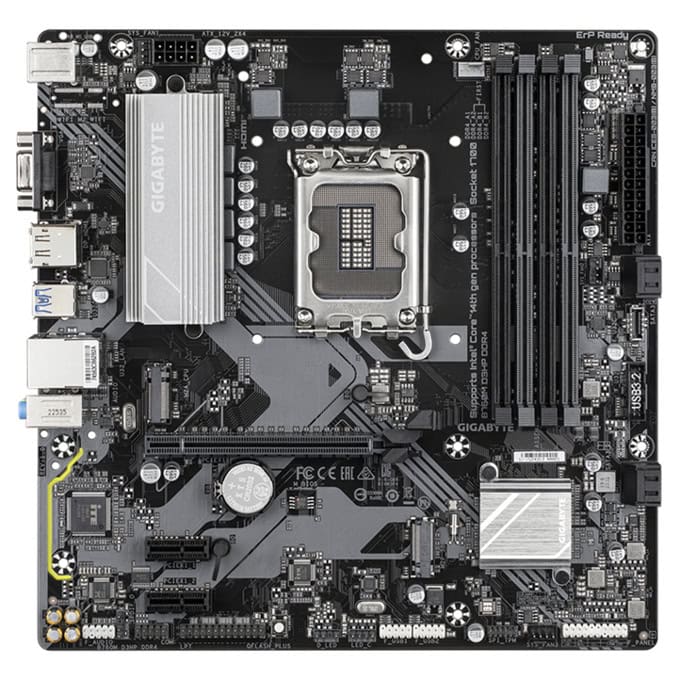

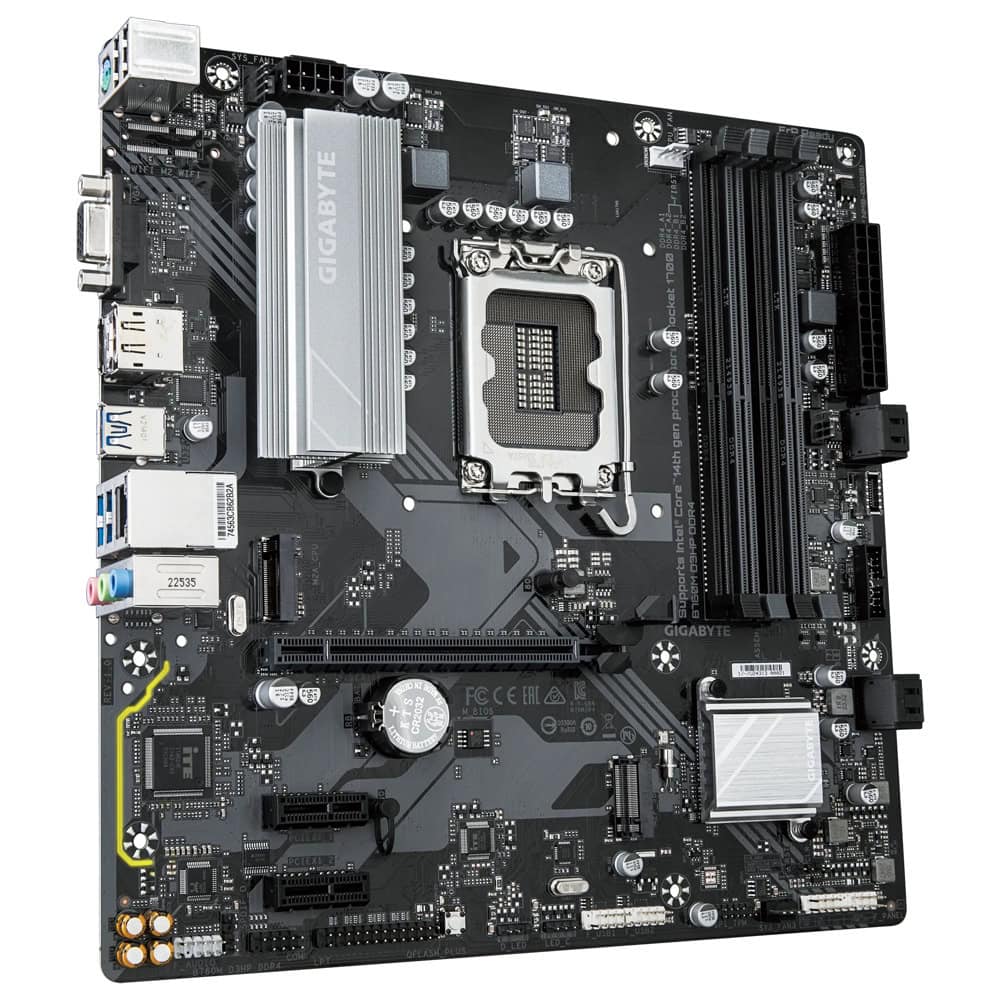

Дънна платка Gigabyte B760M D3HP

Gigabite B760M D3HP DDR4

CPU

LGA1700 гнездо: Поддръжка на 14-ти, 13-ти и 12-то поколение Intel Core, Pentium Gold и Seleron Processors

L3 кеша варира с процесор

Чипс

Intel B760 Express Chipset

Памет

Поддръжка на DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(C.)/ 4800(O.C.)/ 4700(C.)/ 4600(O.C.) / 4500(C.) / 4400(C.) / 4300(O.C.) / 4266(O.C.) / 4133(C.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(C.C.) / 3466(C.C.) / 3400(C.) / 3333(C.C.) / 3333(C.) / 3300(C.C./3200/233/2333 (C.C.33) / 3600(C.C.C.) / 3460(C.C.C.) / 3460(C.C.C.C.C.) / 3400(C.C.

4 x DDR4 DIMM гнезда, поддържащи до 128 GB (32 GB единичен DIMM капацитет) системна памет

Архитектура с двуканална памет

Поддръжка на модули за памет, които не са включени в режим DIMM 1Rx8/2Rx8

Подкрепа за модули за памет, които не са включени в ECC

Поддръжка за Extreme Memory Profile (XMP) модули за памет

(Конфигурацията на процесора и паметта може да засегне поддържаните типове памет, скоростта на данните (скорост) и броя на модули DRAM.)

Бордови графики

Интегриран графичен процесор-Intel® HD графична поддръжка:

- 1x D-Sub порт, поддържащ максимална резолюция 1920x1200@60 Hz

- 1x HDMI порт, поддържащ максимална резолюция 4096x2160@60 Hz

* Подкрепа за HDMI 2.1 версия и HDCP 2.3.

** Подкрепа за местни HDMI 2.1 TMDS съвместими портове.

- 1 x DisplayPort, с максимална резолюция 4096x2304@60 Hz

* Поддръжка за DisplayPort 1.2 версия и HDCP 2.3

(Спецификациите на графиката могат да варират в зависимост от подкрепата на процесора.)

Подкрепа за тройно разиграване едновременно

Аудио

Realtek Audio CODEC

High Definition Audio

2/4/5.1.1 - канал

* Можете да промените функционалността на аудио жак с помощта на аудио софтуер. За да конфигурирате 7.1-канален аудио достъп до аудио софтуера за аудио настройки.

Подкрепа за S/DIF Вън

LAN

Realtek GbE LAN чип (1 Gbps/100 Mbps/10 Mbps)

Експанзии

CPU:

- 1x PCI Express x16 слот, поддържащ PCIe 4.0 и работещ на x16

* Слотът PCIEX16 може да поддържа само графична карта или NVMe SSD.

Чипсет:

- 2x PCI Express x1 слотове, подкрепящи PCIe 3.0 и работещи на x1

Интерфейс за съхранение

CPU:

- 1x M.2 конектор (Socket 3, M ключ, тип 2280 PCIe 4.0 x4/x2 SSD поддръжка) (M2A CPU)

Чипсет:

- 1x M.2 конектор (Socket 3, M ключ, тип 2280 PCIe 4.0 x4/x2 SSD поддръжка) (M2P SB)

- 4x SATA 6Gb/s конектори

RAID 0, RAID 1, RAID 5, и RAID 10 поддръжка за SATA устройства за съхранение

USB

Чипсет:

- 1х USB Type-C® порт с USB 3.2 Gen 1 поддръжка, достъпна чрез вътрешната USB заглавна част

- 5x USB 3.2 Gen 1 портове (3 порта на задния панел, 2 порта достъпни през вътрешната USB заглавна част)

- 2x USB 2.0/1.1 порта на задния панел

Chipset+USB 2.0 Hub:

- 4x USB 2.0/1.1 портове достъпни чрез вътрешните USB заглавни части

Вътрешни I/O съединители

1x 24-pin ATX главен захранващ конектор

1x 8-pin ATX 12V захранващ конектор

1x CPU вентилатор заглавна част

Заглавни части на 3x система

1x адресируема заглавна лента LED

1x RGB LED лента заглавна част

2x M.2 Съединители 3

4x SATA 6Gb/s конектори

1x заглавна част на панела

1x преден панел аудио заглавна част

1х USB Type-C заглавна част, с USB 3.2 Gen 1 подкрепа

1x USB 3.2 Gen 1 заглавна част

2x USB 2. 0/1.1 заглавни части

1x Trusted Platform Module header (само за GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 модул)

1x сериен заглавен порт
