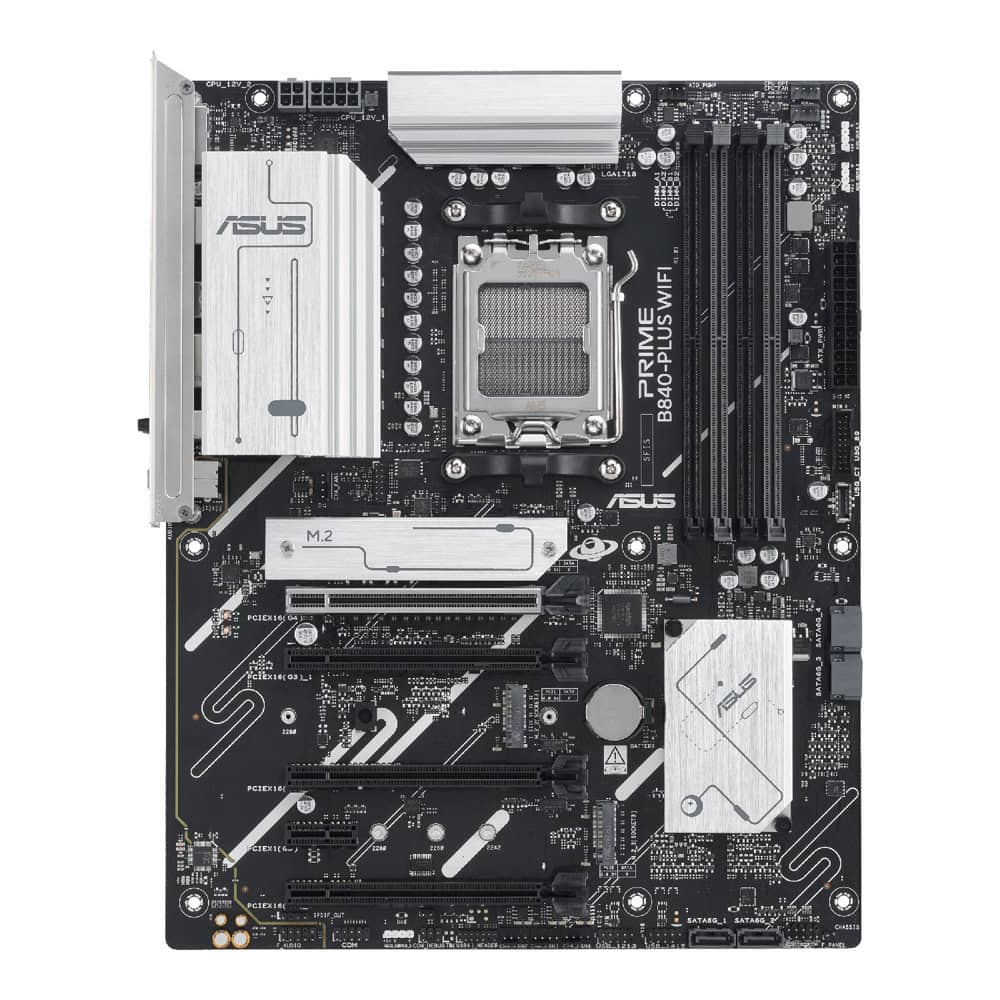

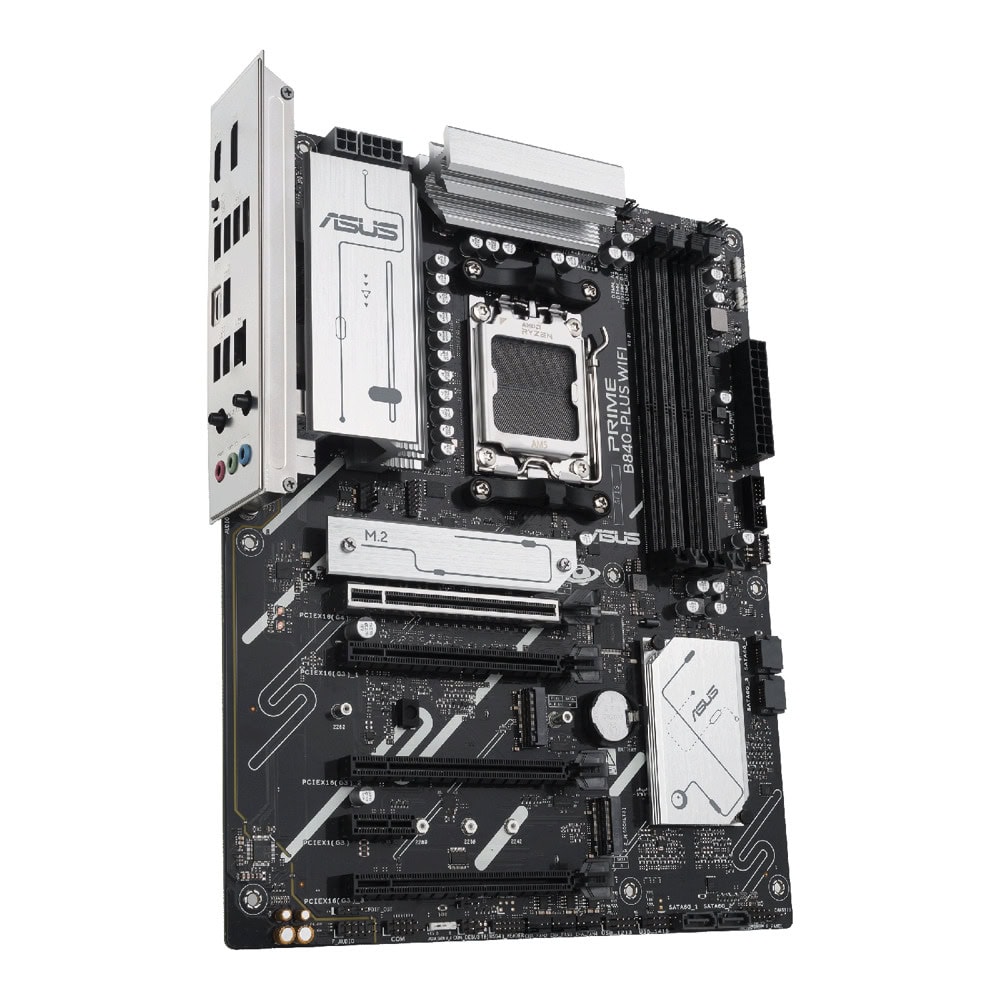

Дънна платка Asus Prime B840-PLUS WIFI

Asus Prime B840-PLUS WIFI

90MB1IZ0-M0EAY0

CPU

AMD Socket AM5 за AMD RyzenTM 9000 & 8000 & 7000 Серия Desktop процесори

Чипс

AMD B840 Chipset

Памет

4 x DIMM слотове, макс. 256GB, DDR5 поддържа до 7600+MT/s (OC) с RyzenTM 9000 и 8000 и 7000 Series Processors, ECC и Non-ECC Un-buffered DIMM*

Архитектура с двуканална памет

Поддържа AMD разширени профили за денонощие (EXPOTM)

Профил на подобрената памет на ASUS (AEMP)

* Поддържани типове памет, скорост на данните (скорост) и брой модули DRAM варират в зависимост от конфигурацията на процесора и паметта. Корекциите ще бъдат направени въз основа на спецификациите на масово произвежданите продукти за памет, предлагани на пазара.

* Non-ECC, un-buffered DDR5 памет поддържа On-Die ECC функция.

Графика

1 x DisplayPort **

1 x HDMITM порт**

* Графичните спецификации могат да варират между типовете процесори. Моля, обърнете се към спецификациите на AMD CPU.

** Поддържа макс. 8K@30Hz, както е посочено в DisplayPort 1.4.

*** Поддържа 4K@60Hz, както е посочено в HDMI 2.1.

Експанзии

AMD RyzenTM 9000 & 7000 Series Desktop Processors*

1 x PCIe 4.0 x16 слот (поддържа x16 режим)

AMD RyzenTM 8000 Серия Desktop Processors

1 x PCIe 4. 0 x16 слот (поддържа x8/x4 режим) **

AMD B840 Chipset

1 x PCIe 3.0 x16 слот (поддръжка x4 режим) ***

2 x PCIe 3.0 x16 слотове (подкрепа x1 режим) ***

1 x PCIe 3. 0 x 1 слот ***

** Спецификациите варират според типовете процесори.

*** PCIEX16(G3) 1/3 и PCIEX1(G3) споделят широчината на честотната лента с PCIEX16(G3) 2. PCIEX16(G3) 2 ще работи x1 режим, когато някой от слотовете PCIEX16(G3) 1/3 и PCIEX1(G3) са заети.

- За да се гарантира съвместимост на инсталираното устройство.

Съхранение

Поддържа 3 x M.2 слотове и 4 x SATA 6Gb/s портове

AMD RyzenTM 9000 & 7000 Series Desktop Processors

M.2 1 слот (Key M), тип 2280 (поддържа PCIe 4.0 x4)

M.2 2 слот (Ключ М), тип 2280 (поддържа PCIe 4.0 x4)

AMD RyzenTM 8000 Серия Desktop Processors

M.2 1 слот (Key M), тип 2280 (поддържа PCIe 4.0 x4)

M.2 2 слот (Key M), тип 2280 (поддържа PCIe 4.0 x4/x2 режим) *

AMD B840 Chipset

M.2 3 слот (Key M), тип 2242/2260/2280 (поддържа PCIe 3.0 x4 режим

4 x SATA 6Gb/s портове

* Спецификациите варират по видове процесор.

AMD RAIDXpert2 технология

RyzenTM 9000 Серия Процесори: RAID 0/1/5/10

RyzenTM 8000 Series Processors: RAID 0/1

RyzenTM 7000 Серия процесори: RAID 0/1/10

Ethernet

1 x Realtek 2.5Gb Ethernet

АСУС ЛАНГУАР

Безжичен & Bluetooth

"Wi-Fi 6E

2x2 Wi-Fi 6E (802.11ax)

Поддържа честотната лента 2.4/5/6GHz *

Bluetooth® v5.3 **

* WiFi 6E 6GHz регулиране може да варира между страните, подкрепени само в Windows 11 или по-късно.

** Версията Bluetooth® може да варира, моля, вижте уебсайта на производителя на Wi-Fi модула за последните спецификации."

USB

Задна USB (общо 8 портове)

2 x USB 10Gbps port(s) (1 x Type-A + 1 x USB Type-C)

2 x USB 5Gbps портове (2 x тип-A)

4 x USB 2.0 порта (4 x тип-A)

Front USB (Общо 7 портове)

1 x USB 5Gbps конектор (поддържа USB Type-C®)

1 x USB 5Gbps header подкрепя 2 допълнителни USB 5Gbps портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

* USB Type-C® изходна мощност: max. 5V/3A

Аудио

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Поддръжка: Джак-детектор, мулти-стрийминг, Преден панел Jack-retasking

- Поддържа до 24-Bit/192 kHz възпроизвеждане

Аудио характеристики

- Audio Shielding

- Премиум аудио кондензатори

- Специализирани аудио PCB слоеве

* Шаси с HD аудио модул в предния панел е необходимо да се поддържа 7.1 Surround аудио изход.

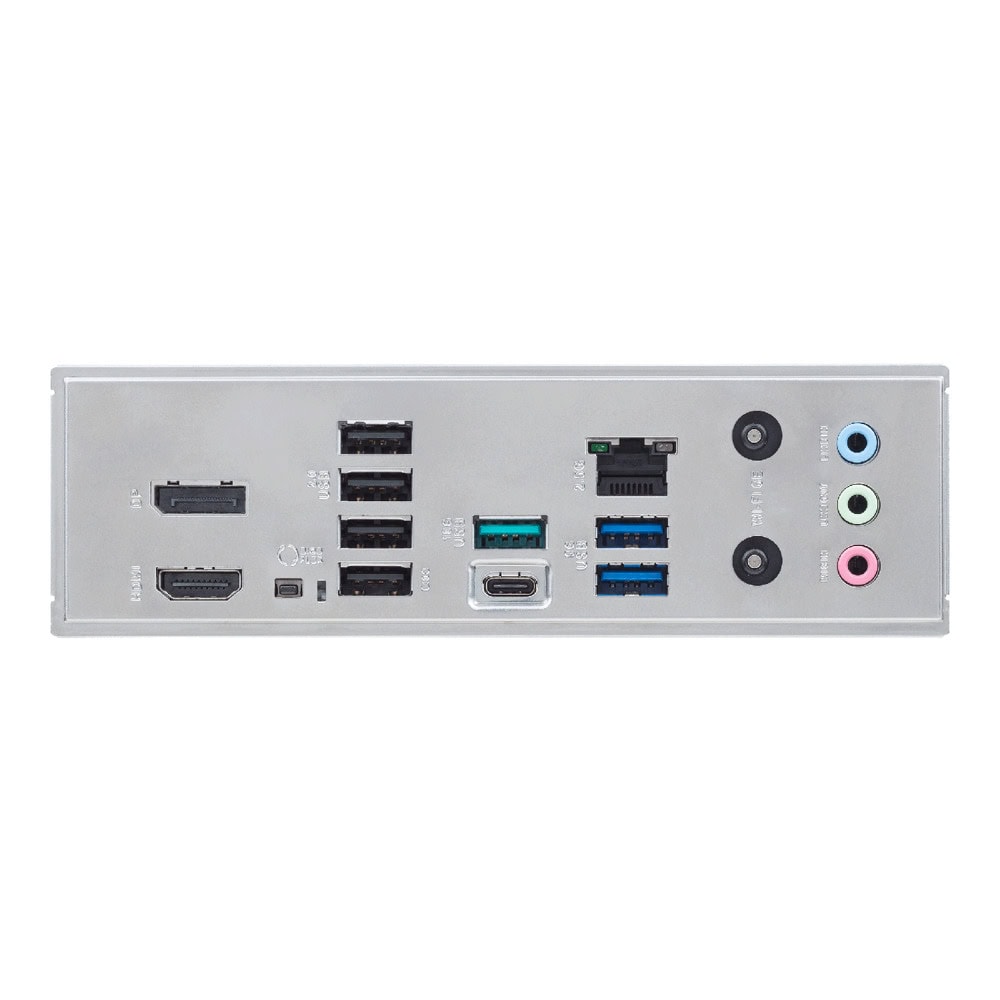

Назад панел I/O портове

1 x USB 10Gbps port (1 x USB Type-C®)

1 x USB 10Gbps port (1 x Type-A)

2 x USB 5Gbps портове (2 x тип-A)

4 x USB 2.0 порта (4 x тип-A)

1 x DisplayPort

1 x HDMITM порт

1 x Wi-Fi модул

1 x Realtek 2.5Gb Порт Етернет

3 x Аудио крикове

1 x BIOS FlashBackTM бутон

Вътрешни I/O съединители

Вентилатор и охлаждане свързани

1 x 4-pin CPU Fan Header

1 x 4-pin CPU OPT Fan Header

1 x 4-pin AIO Заглавна част на помпата

4 x 4-pin заглавна част на шасито

Свързана мощност

1 x 24-pin Главен захранващ съединител

1 x 8-пин +12V процесор Електрически конектори

1 x 4-пин +12V процесор Електрически конектори

Складиране свързани

3 x M.2 слотове (Ключ М)

4 x SATA 6Gb/s портове

USB

1 x USB 5Gbps конектор (поддържа USB Type-C®)

1 x USB 5Gbps header подкрепя 2 допълнителни USB 5Gbps портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

Разни

3 x Адресируеми заглавни части на Gen 2

1 x Clear CMOS Header

1 x Шаси за заглавната част

1 x COM Port Header

1 x Аудио заглавна част на предния панел (F AUDIO)

1 x S/DIF Нагоре

1 x SPI TPM заглавна част (14-1 pin)

1 x 10-1 пин заглавна част на системния панел

1 x ThunderboltTM (USB4®) заглавна част

Специални характеристики

ASUS 5X ЗАЩИТА III

- DIGI+ VRM

- Ленгуар.

- Защита от пренапрежение

- SafeSlot ядро+

- Неръждаема стомана назад I/O

ASUS Q-Design

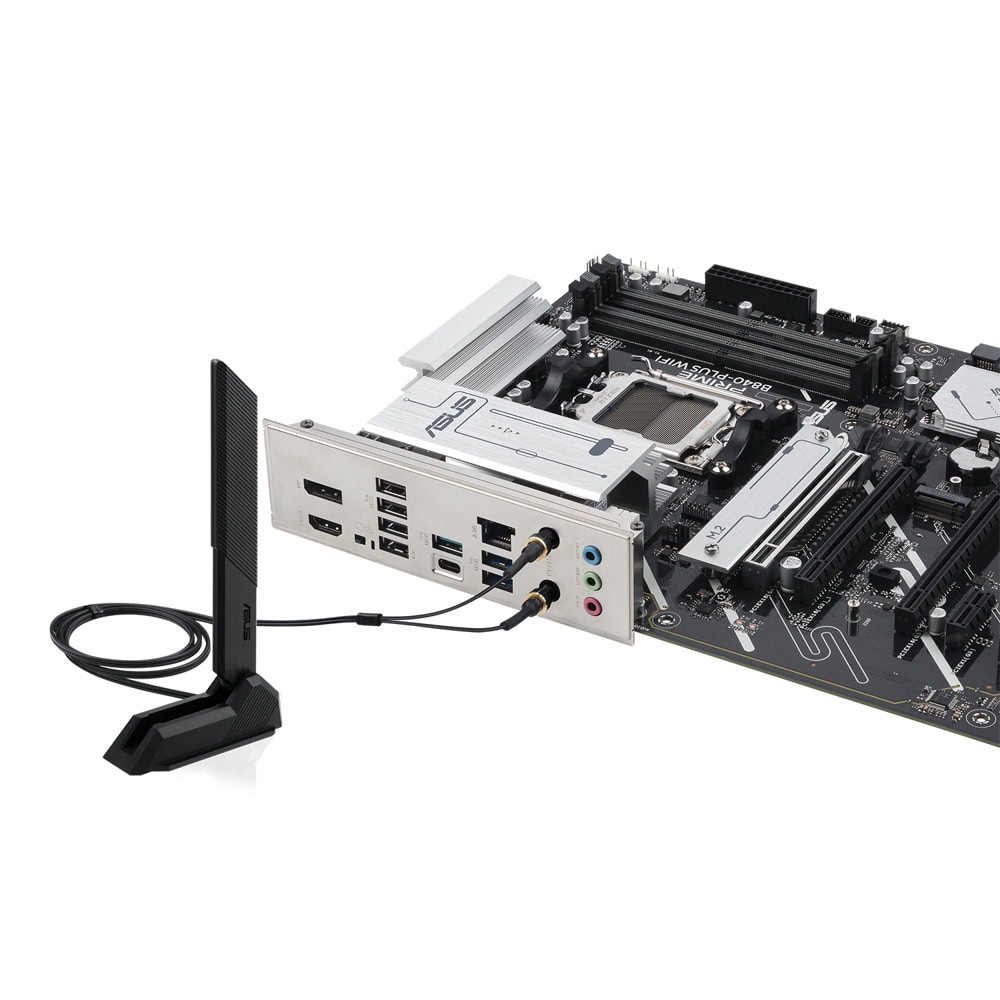

- Кю-Антена.

- Q-Dashboard

- Q-DIMM

- Q-LED ядро

- Q-Slot

ASUS Термичен разтвор

- Гъвкав M.2 топлене

- VRM топлосин дизайн

АСУС ИС ДИ

- BIOS FlashBackTM бутон

- BIOS FlashBackTM LED

- Предварително монтиран I/O щит

- SafeSlot ядро+

Аура Синхронизация

- Адресирани заглавни части на Gen 2
