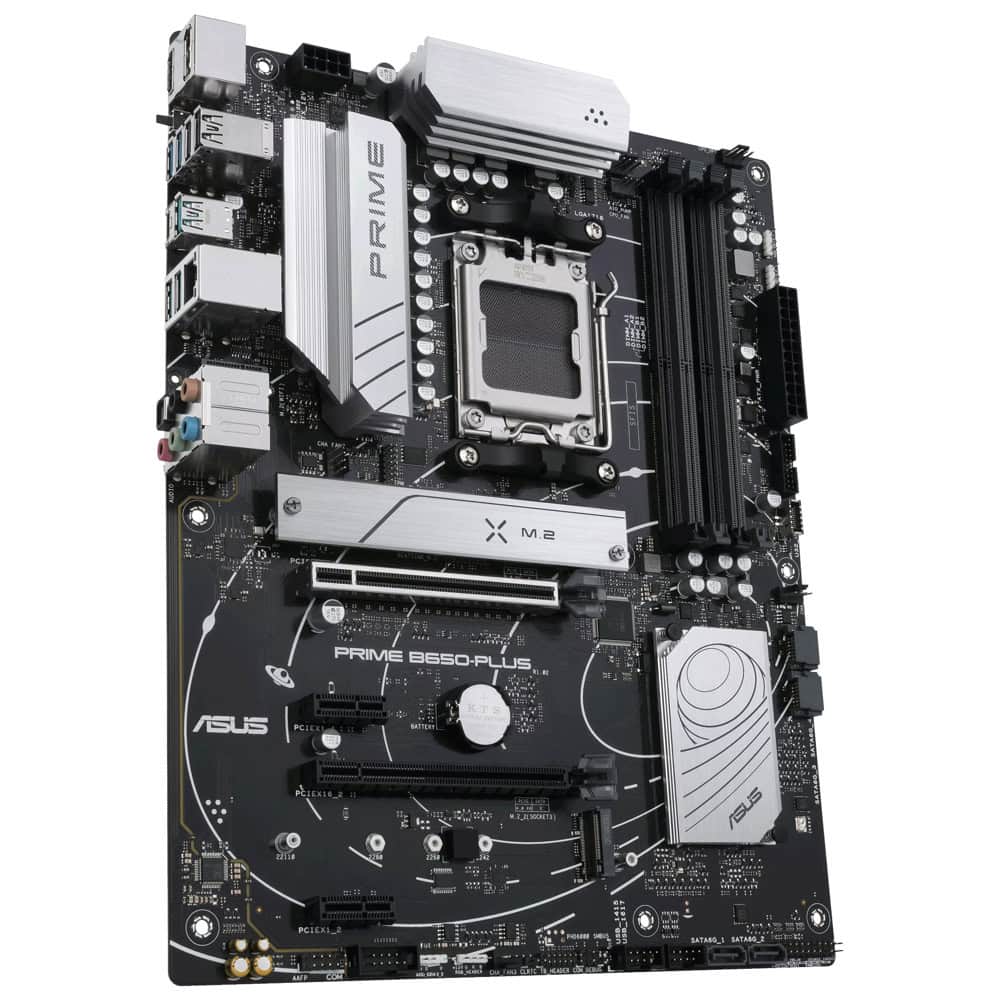

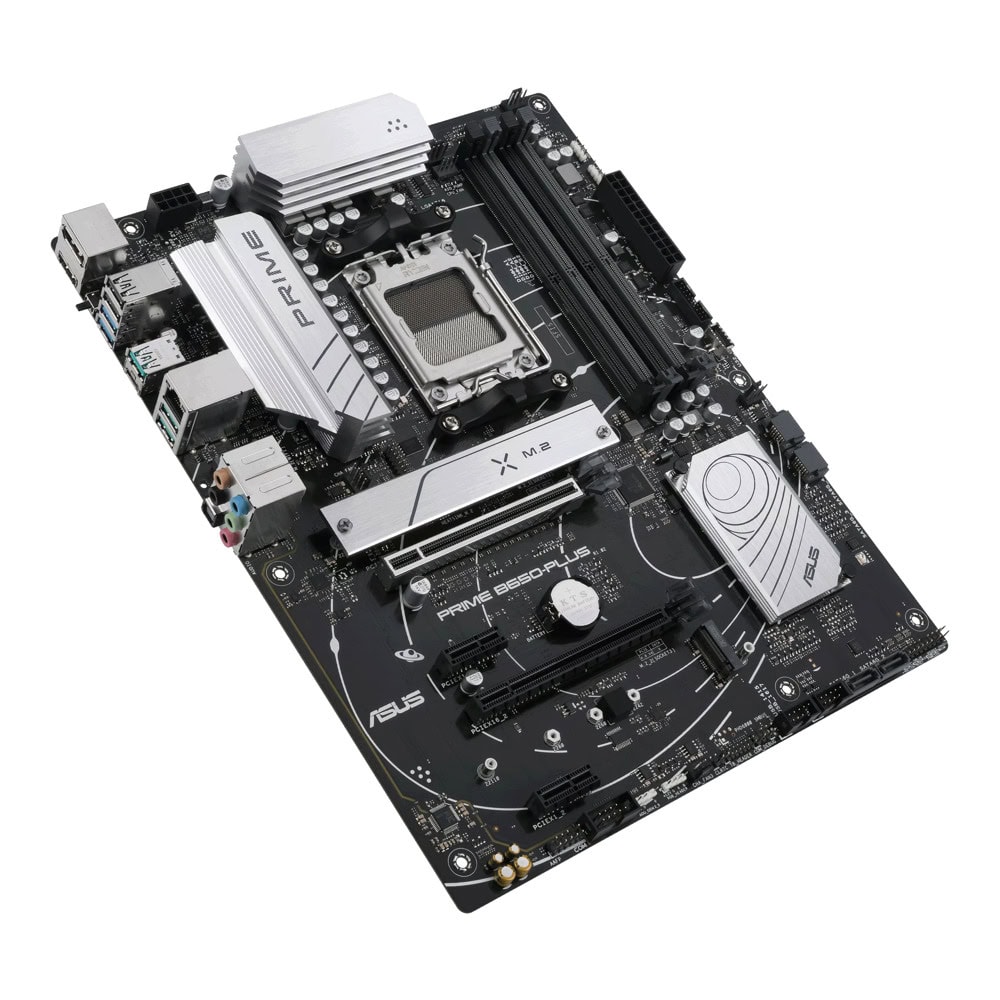

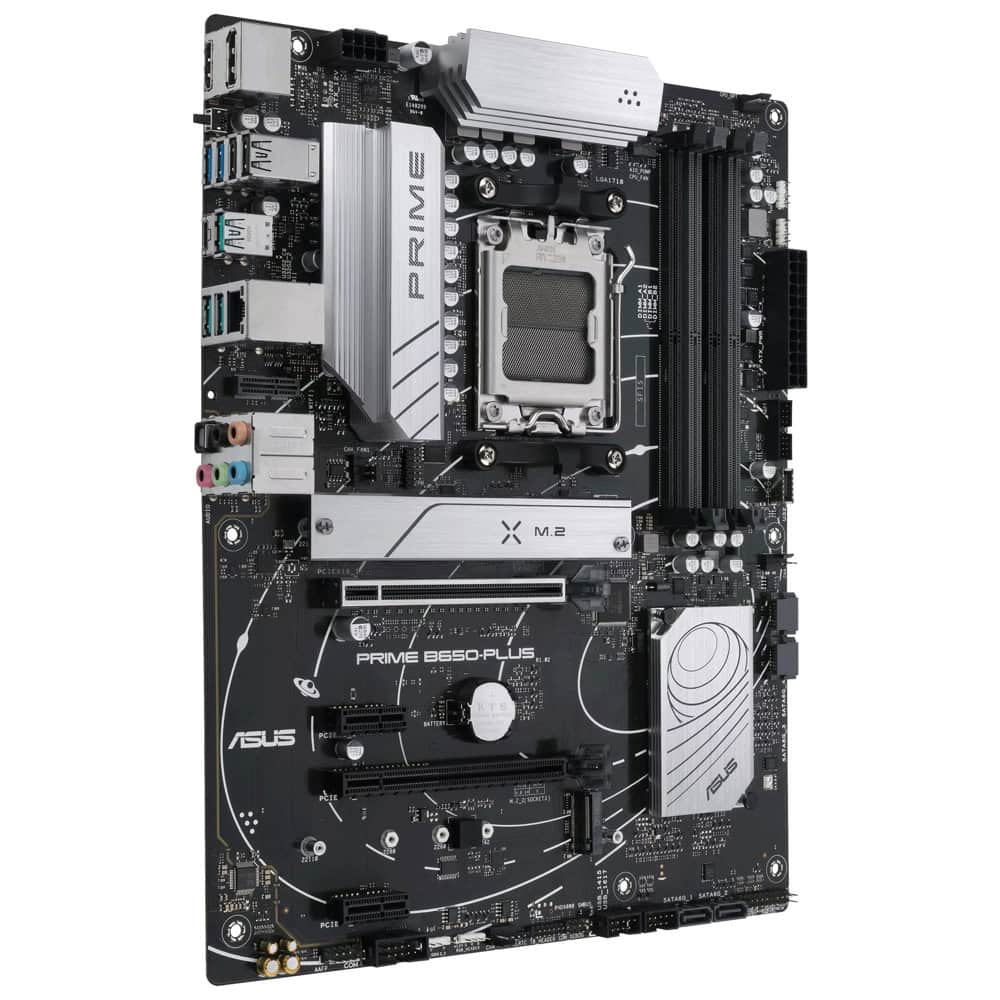

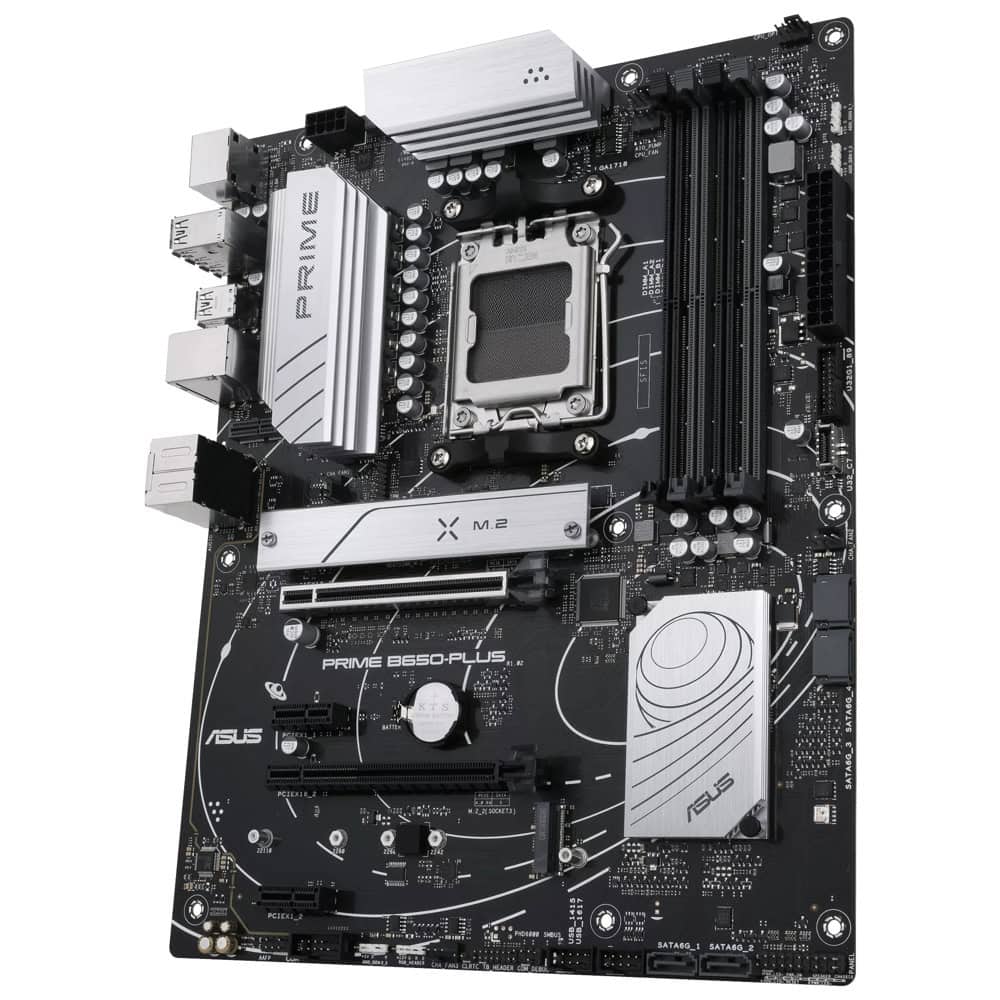

Дънна платка Asus PRIME B650-PLUS-CSM

AMD B650 ATX дънна платка с DDR5, PCIe 5.0 M.2 поддръжка, Realtek 2.5Gb Ethernet, DisplayPort, HDMI®, SATA 6 Gbps, USB 3.2 Gen 2 Type-C®, front USB 3.2 Gen 1 Type-C®, BIOS FlashBackTM, USB4® поддръжка и Aura Sync поддръжка

Готови за Advanced AI PC: Проектирани за бъдещето на AI компютри, с мощност и свързаност, необходими за взискателни AI приложения

AM5 Socket for AMD RyzenTM Desktop Processors

Ultrafast Connectivity: M.2 PCIe 5.0, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2 Type-C®, front USB 3.2 Gen 1 Type-C®, USB4® Support

ASUS OptiMem II: Внимателно маршрутизиране на следи и презове, плюс земен слой оптимизации, за да се запази целостта на сигнала за подобряване на паметта

Цялостно охлаждане: VRM heatsink, M.2 heatsink, PCH heatsink, хибридни вентилатори и фен Xpert 2+

Aura Sync RGB Lighting: Onboard Адресируеми Gen 2 заглавни части и Aura RGB за RGB LED ленти, лесно синхронизирани с Aura Sync-capable хардуер

ASUS контролен център Express (ACDE) за по-лесно управление на ИТ крайни точки

B650-PLUS-CSM

АСУС серия дънни дъски са специално проектирани да отприщят пълния потенциал на AMD Ryzen 7000-серия процесори. Натоварване на силен дизайн на мощността, цялостни решения за охлаждане и интелигентни опции за настройка, PRIME B650-PLUS-CSM осигурява на потребителите и PC DIY строители гама от оптимизации за ефективност чрез интуитивен софтуер и фърмуер функции. Тази платформа осигурява енергията и свързаността, които напредналите AI PC приложения изискват.

VRM Топлоохладители и термостати

VRM нагрява и термални подложки подобряват преноса на топлина от MOSFETs и задушават за по-добро охлаждане.

M.2 Heatsink

The M.2 Heatsink е гъвкава, която може да се погрижи за M.2 1 или M.2 2 слот, предпазвайки се от задушаване, което може да се случи с M.2 съхранение по време на трайни трансфери. Топлинното поле се държи на място с болтове.

CPU

AMD Socket AM5 за AMD RyzenTM 9000 & 8000 & 7000 Series Desktop Processors*

Чипс

AMD B650 Chipsset

Памет

4 x DIMM, Max. 192GB, DDR5 7600+(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200/5000/4800 ECC и Non-ECC, Un-buffered Memory *

Dual Channel Memory Architecture

Поддържа AMD разширени профили за денонощие (EXPOTM)

OptiMem II

* Поддържани типове памет, скорост на данните(Speed) и броят на DRAM модули варира в зависимост от конфигурацията на процесора и паметта, за повече информация вж. www.asus.com за списъка за поддръжка на паметта.

* Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function.

Графика

1 x DisplayPort **

1 x HDMI® port ***

* Графичните спецификации могат да варират между типовете процесори.

** Поддържа макс. 8K@60Hz, както е посочено в DisplayPort 1.4.

*** Поддържа 4K@60Hz, както е посочено в HDMI® 2.1.

Експанзии

AMD RyzenTM 9000 & 7000 Series Desktop Processors*

1 x PCIe 4.0 x16 слот (поддържа x16 режим)

AMD RyzenTM 8000 Серия Desktop Processors

1 x PCIe 4. 0 x16 слот (поддържа x8/x4 режим) **

AMD B650 Chipsset

1 x PCIe 4.0 x16 слот (поддържа x4 режим)

2 x PCIe 4.0 x 1 слотове

** Спецификациите варират според типовете процесори.

Съхранение

Общо поддържа 2 x M.2 слотове и 4 x SATA 6Gb/s портове*

AMD RyzenTM 9000 & 7000 Series Desktop Processors

M.2 1 слот (Ключ М), тип 2242/2260/2280/22110 (поддържа PCIe 5.0 x4)

M.2 2 слот (Ключ М), тип 2242/2260/2280/22110 (поддържа PCIe 4.0 x 4 режим)

AMD RyzenTM 8000 Серия Desktop Processors

M.2 1 слот (Ключ М), тип 2242/2260/2280 (поддържа PCIe 4.0 x4)

M.2 2 слот (Ключ М), тип 2242/2260/2280/22110 (поддържа PCIe 4.0 x4/x2 режим) **

AMD B650 Chipsset

4 x SATA 6Gb/s портове

* AMD RAIDXpert2 Технологията поддържа както PCIE RAID 0/1/10 и SATA RAID 0/1/10.

** Спецификациите варират според типовете процесори.

Ethernet

1 x Realtek 2.5Gb Ethernet

Безжичен & Bluetooth

Само вертикален слот M.2 (Ключ E, ПОИ)*

* Wi-Fi модулът се продава отделно.

USB

Задна USB (общо 8 портове)

4 x USB 3.2 Gen 2 портове (3 x Type-A + 1 x USB Type-C®)

2 x USB 3.2 Gen 1 портове (2 x Type-A)

2 x USB 2.0 порта (2 x Тип-А)

Front USB (Общо 7 портове)

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C®)

1 x USB 3.2 Gen 1 заглавна част поддържа 2 допълнителни USB 3.2 Ген. 1 портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

Аудио

Realtek 7.1 Surround Sound High Definition Audio CODEC

- Поддръжка: Джак-детектор, мулти-стрийминг, Преден панел Jack-retasking

- Поддържа до 24-Bit/192 kHz възпроизвеждане

Аудио характеристики

- Audio Shielding

- Премиум аудио кондензатори

- Специализирани аудио PCB слоеве

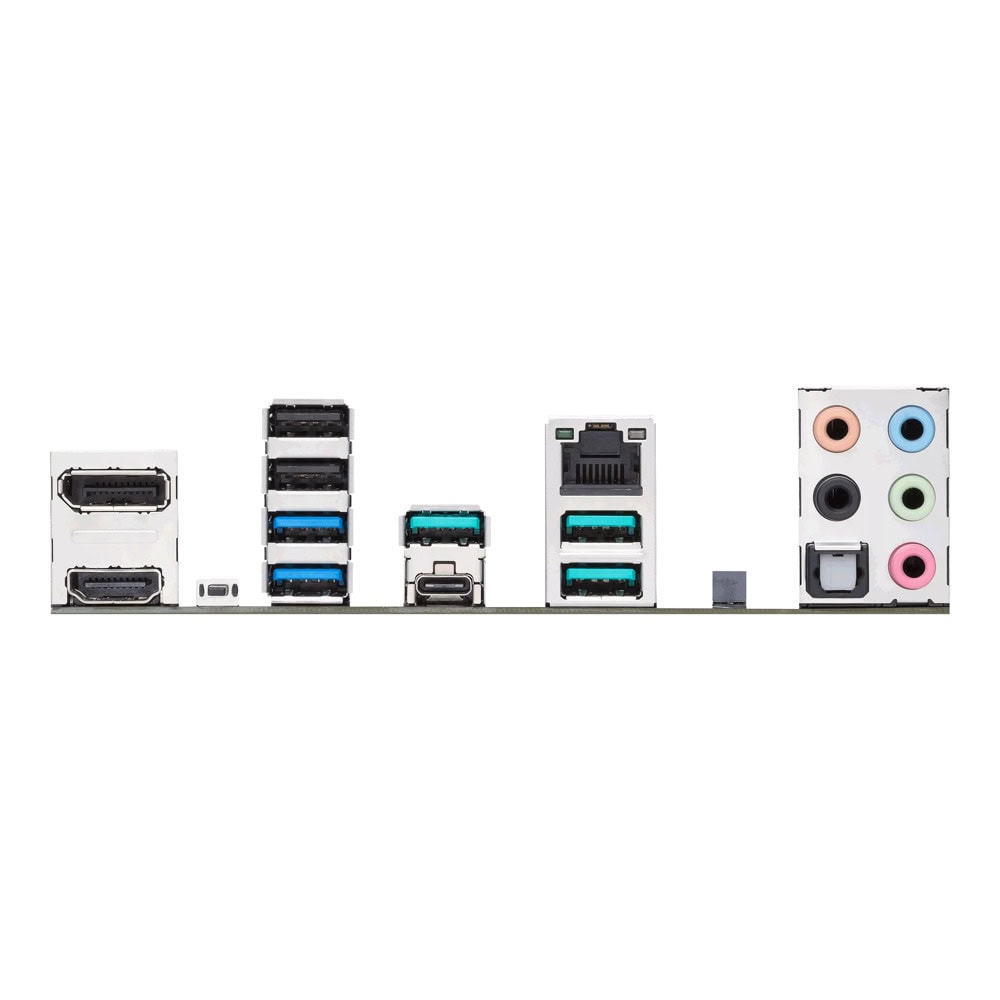

Назад панел I/O портове

4 x USB 3.2 Gen 2 портове (3 x Type-A + 1 x USB Type-C®)

2 x USB 3.2 Gen 1 портове (2 x Type-A)

2 x USB 2.0 порта (2 x Тип-А)

1 x DisplayPort

1 x HDMI® порт

1 x Вертикален слот M.2 (Ключ E)

1 x Realtek 2.5Gb Порт Етернет

5 x Аудио валета

1 x оптичен S/DIF порт

1 x BIOS FlashBackTM бутон

Вътрешни I/O съединители

Вентилатор и охлаждане

1 x 4-pin CPU Fan Header

1 x 4-pin CPU OPT Fan Header

1 x 4-pin AIO Заглавна част на помпата

3 x 4-пинови заглавни части на шасито

Захранване

1 x 24-pin Главен захранващ съединител

1 x 8-пин +12V Конектор за захранване

Свързано със съхранението

2 x M.2 слотове (Ключ М)

4 x SATA 6Gb/s портове

USB

1 x USB 3.2 Gen 1 конектор (поддържа USB Type-C®)

1 x USB 3.2 Gen 1 заглавна част поддържа 2 допълнителни USB 3.2 Ген. 1 портове

2 x USB 2.0 заглавните части поддържат 4 допълнителни USB 2.0 порта

Разни

3 x Адресируеми заглавни части на Gen 2

1 x Aura RGB заглавна част

1 x Clear CMOS Header

1 x COM Port Header

1 x Преден панел Аудио заглавна част (AAFP)

1 x SPI TPM заглавна част (14-1pin)

1 x 20-3 пин Заглавна част на системния панел с натрапчива функция на шасито

1 x ThunderboltTM (USB4®) заглавна част

Специални характеристики

ASUS 5X ЗАЩИТА III

- DIGI+ VRM

- Ленгуар.

- Защита от пренапрежение

- Safeslot Core+

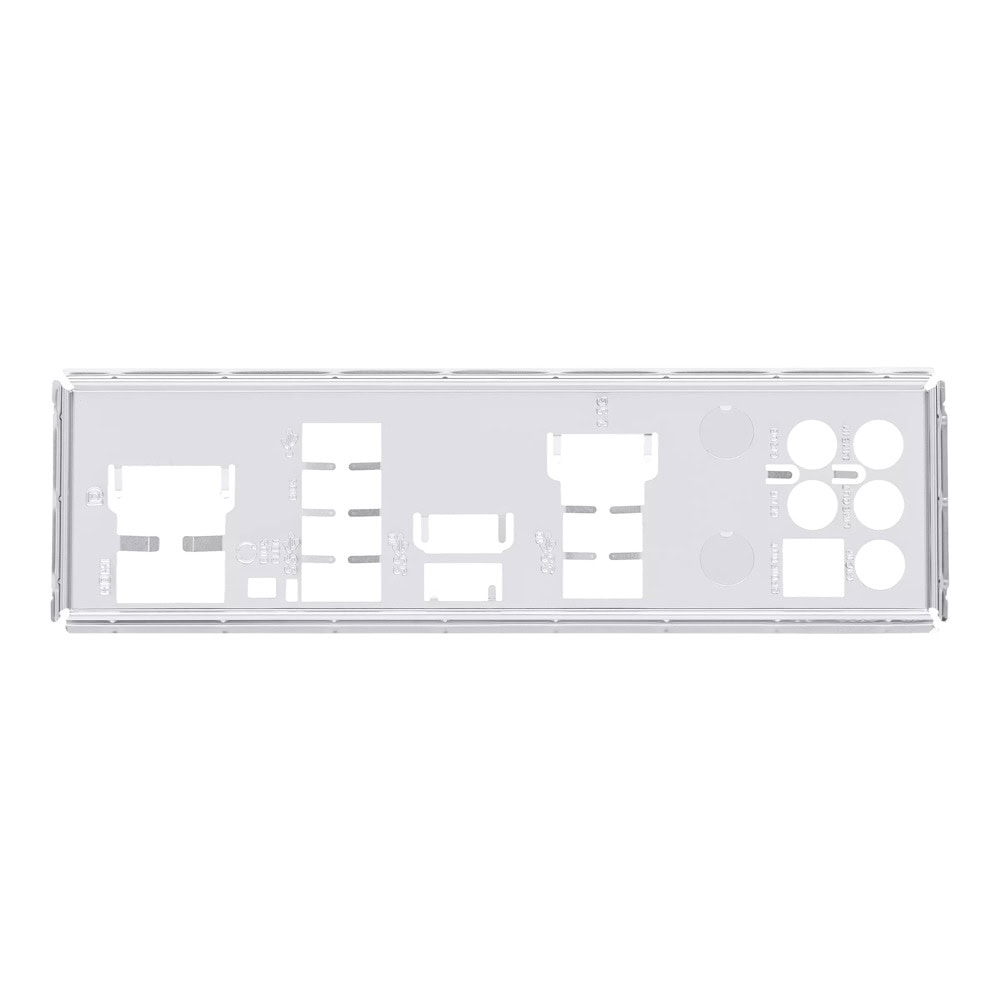

- Неръждаем гръб I/O

ASUS Q-Design

- Q-DIMM

- Q-LED ядро

- Q-Slot
