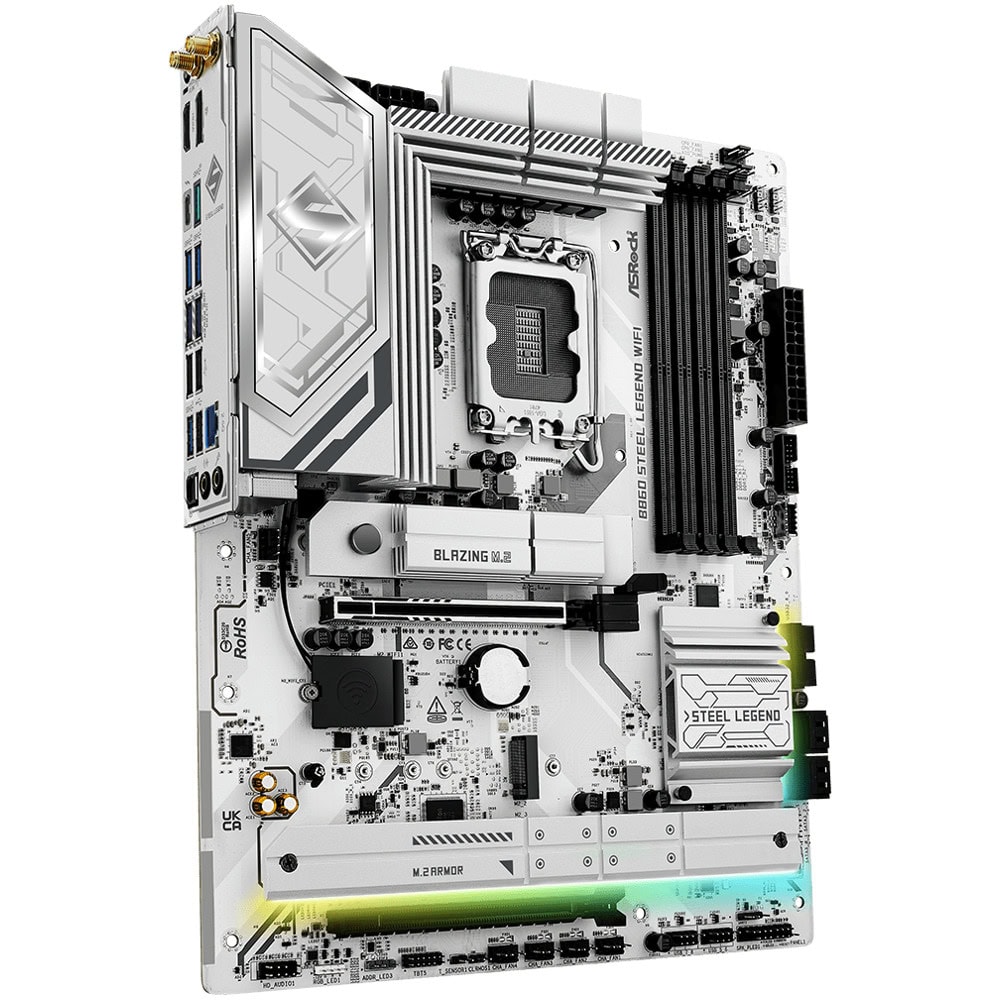

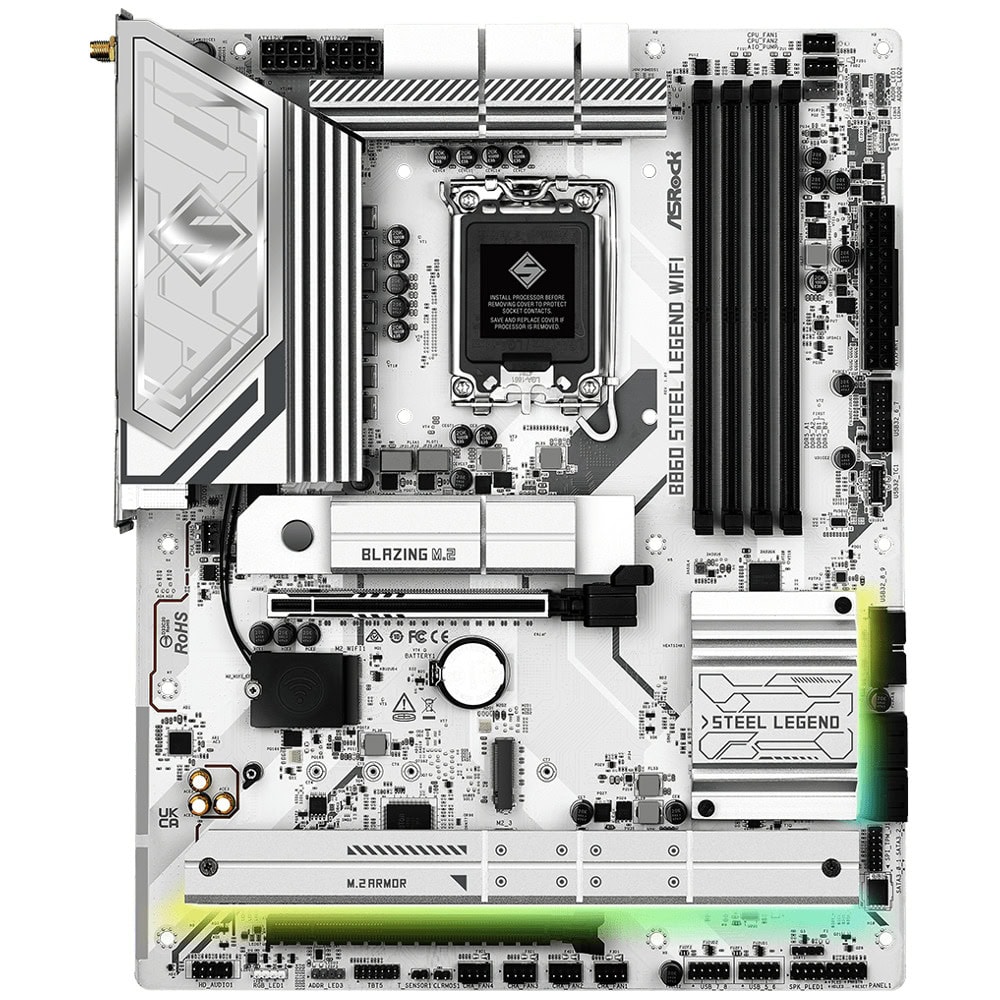

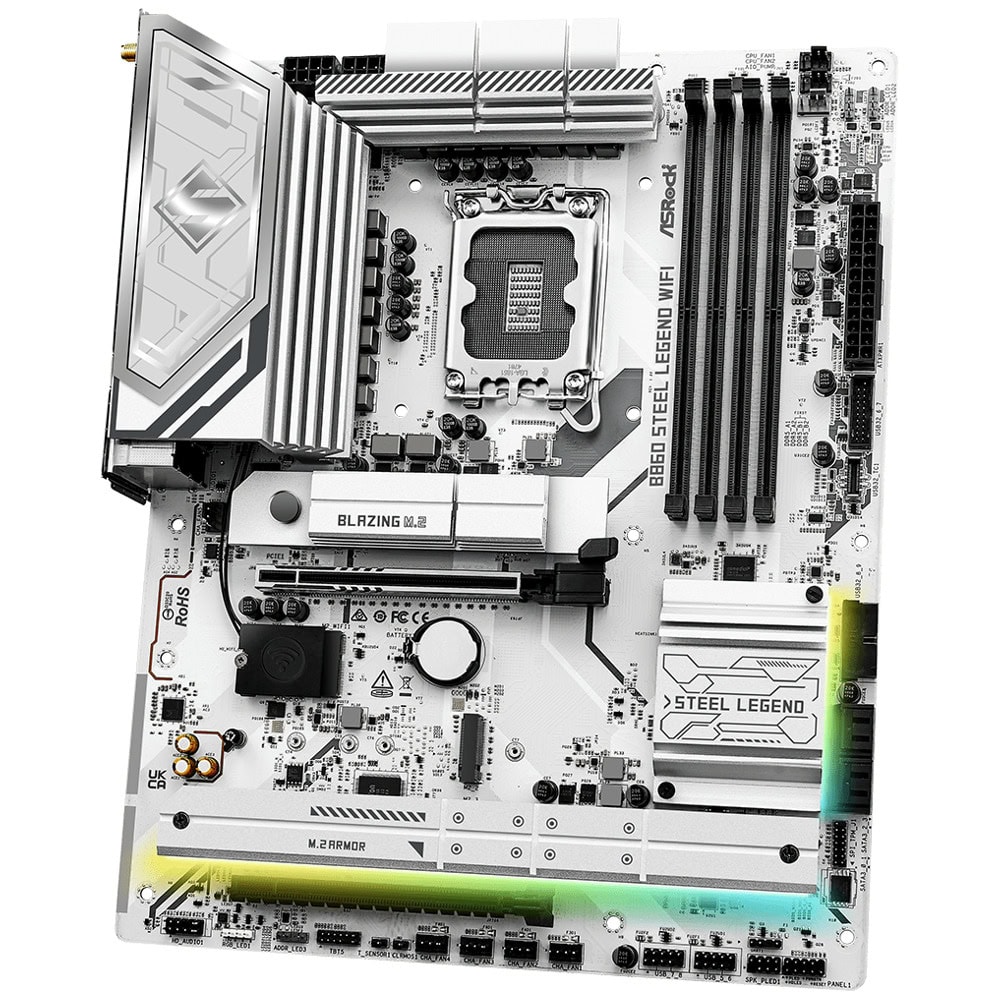

Дънна платка ASRock B860 Steel Legend WIFI

B860 Steel Legend WiFi

CPU

- Подпомага Intel® CoreTM Ultra Processors (серия 2) (LGA1851)

- Подпомага Intel® Hybrid Technology

- поддържа Intel® Turbo Boost Max 3.0 Технология

- Подпомага Intel® Termic Velocity Boost (TVB)

- Подпомага Intel® Adaptive Boost Technology (ABT)

- Интегриран процесор за специално AI ускорение

Чипс

- Intel® B860

Памет

- Dual Channel DDR5 Memory Technology

- 4 x DDR5 DIMM слота

- Поддържа DDR5 не-ECC, небуферна памет до 8666+(OC) *

- Подкрепете Clocked Unbuffered DIMM (CUDIMM)

- Максимален капацитет на системната памет: 256GB

- Поддържа Intel® Extreme Memory Profile (XMP) 3.0x

* 1DPC 1R До 8666+ MHz (OC), 5600 MHz Нативно. 1DPC 2R До 6800+ MHz (OC), 5600 MHz Нативно. 2DPC 1R до 6533+ MHz (OC), 4800 MHz Нативно. 2DPC 2R До 5600+ MHz (OC), 4400 MHz Нативно.

BIOS

- 256Mb AMI UEFI Legal BIOS с GUI поддръжка

Графика

- Intel® Xe LPG Графична архитектура

- 1 x HDMI 2.1 TMDS/FRL 8G съвместим, поддържа HDR, HDCP 2.3 и макс. резолюция до 4K 120Hz

- 1 x DisplayPort 1.4 с DSC (компресиран), поддържа HDCP 2.3 и макс. Резолюция до 8K 60Hz / 5K 120Hz

- 1 x Intel® ThunderboltTM 4, поддържа HDCP 2.3 и макс. Резолюция до 8K 60Hz / 5K 120Hz **

* Intel® UHD Графики Вградени Visuals и VGA изходите могат да бъдат поддържани само с процесори, които са интегрирани GPU.

** Поддържа два 4K дисплея или един 8K дисплей

Само вградените графики на процесора могат да бъдат показани през портовете на ThunderboltTM.

Ако искате да се покаже на ThunderboltTM монитор, моля, използвайте CPU модели с вградена графика.

Аудио

- 7.1 CH HD Аудио със защита на съдържанието (Realtek ALC1220 Аудио кодек)

- Импеденция Sensing на задния порт

- Индивидуални PCB Layers за R/L аудио канал

- Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/ 2500 Mb/s

- Дракон RTL8125BG

- Поддържа Дракон 2.5G LAN Софтуер

- Интелигентно автоматично регулиране на ширината на лентата

- Visual User Friendly UI

- Статистика за използване на визуалната мрежа

- Оптимизирани настройки по подразбиране за Game, Browser и Streaming Modes

- Потребителски персонализиран приоритетен контрол

Безжична LAN

- 802.11axe Wi-Fi 6E Модул

- Поддържа IEEE 802.11a/b/g/n/ac/ax/axe

- Поддържа Dual-Band 2x2 с удължена 6GHz лента* подкрепа

- 2 антени за поддръжка 2 (Transmit) x 2 (Eceive) технология за разнообразие

- Поддържа Bluetooth 5.3

- Поддържа MU-MIMO

* Wi-Fi 6E модулът се поддържа само от Microsoft Windows® 11. Няма драйвер за Windows® 10. Наличието на 6GHz лента ще зависи от различния регулация статут на всяка страна и регион. Тя ще бъде активирана (за подкрепяни страни) чрез Windows® Обновяване и софтуерни актуализации, след като са на разположение.

А 6GHz съвместим рутер се изисква за 6E функционалност.

Слотове

CPU:

- 1 x PCIe 5. 0 x 16 Slot (PCIE1), поддържа x16 режим *

Чипсет:

- 1 x PCIe 4. 0 x 16 Slot (PCIE2), поддържа x 2 режим *

- 1 x M.2 Socket (Key E), поддържа тип 2230 WiFi/BT PCIe WiFi модул и Intel® CNVio/CNVio2 (Integrated WiFi/BT)

* Поддържа NVMe SSD като обувни дискове

Съхранение

CPU:

- 1 x Blazing M.2 Socket (M2 1, Key M), поддържа тип 2280 PCIe Gen5x4 (128 Gb/s) режим*

Чипсет:

- 1 x Hyper M.2 Socket (M2 2, Key M), поддържа тип 2230/2242/2260/2280 PCIe Gen4x4 (64 Gb/s) режим *

- 1 x Hyper M.2 Socket (M2 3, Key M), поддържа тип 2280 PCIe Gen4x4 (64 Gb/s) режим*

- 1 x M.2 Socket (M2 4, Key M), поддържа тип 2280 PCIe Gen4x2 (32 Gb/s) режим*

- 4 x SATA3 6.0 Gb/s Съединители

* Подпомага Intel® Volume Management Device (VMD)

Поддържа NVMe SSD като обувни дискове

RAID

- Поддържа RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства за съхранение

USB

CPU:

- 1 x ThunderboltTM 4 Тип C (Rear) Chipset:

- 1 x USB 3.2 Gen2x2 Type-C (Front)

- 2 x USB 3.2 Gen2 Type-A (Rear)

- 8 x USB 3.2 Gen1 (4 задна, 4 предна)

- 7 x USB 2.0 (3 Заден, 4 Преден)

* Всички USB портове подкрепят ESD Protection

Съединител

- 1 x thermistor Cable Header

- 1 x SPI TPM Header

- 1 x захранващ светодиод и говорител

- 1 x RGB LED Header *

- 3 x LED Headers **

- 2 x CPU вентилатор съединител (4-pin) (Smart Fan Speed Control) ***

- 5 x шаси Fan Connectors (4-pin) (Smart Fan Speed Control) ***

- 1 x AIO помпа вентилатор съединител (4-pin) (Smart вентилатор контрол на скоростта) ***

- 1 x 24 pin ACTX Power Connector

- 2 x 8 pin 12V Електрически съединители (Hi-Density Power Connector)

- 1 x Преден панел Аудио съединител

- 2 x USB 2.0 Headers (Подкрепа 4 USB 2.0 порта)

- 2 x USB 3.2 Gen1 Headers (Подкрепа 4 USB 3.2 Gen1 порта)

- 1 x Преден панел тип C USB 3.2 Gen2x2 Заглавна част (20 Gb/s)

* Поддръжка общо до 12V/3A, 36W LED лента

** Подкрепа общо до 5V/3A, 15W LED лента

*** CPU FAN1 поддържа мощността на вентилатора до 1A (12W).

CPU FAN2, CHA FAN1~5 и AIO PUMP поддържат мощността на вентилатора до 3A (36W).

CPU FAN2, CHA FAN1~5 и AIO PUMP могат да се засекат автоматично, ако се използва вентилатор с 3 пина или 4 пина.

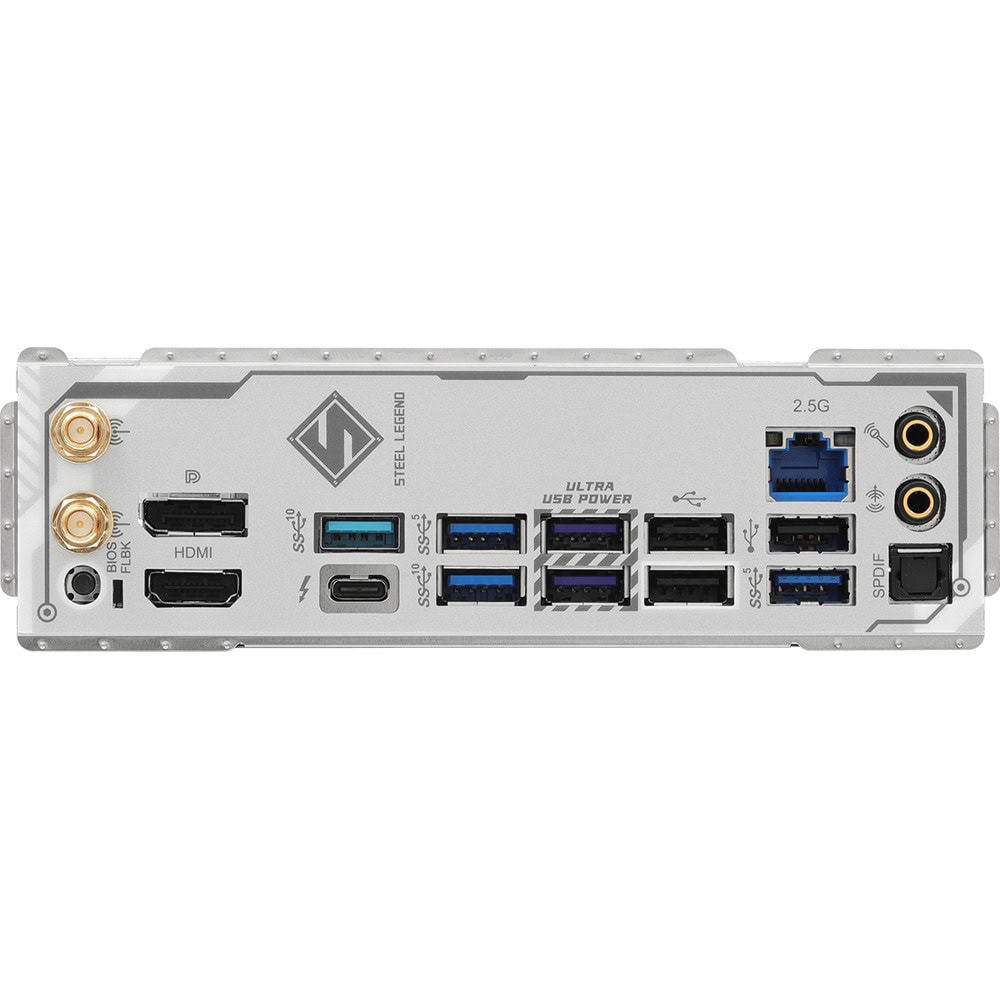

Заден панел I/O

- 2 x Antena Ports

- 1 x HDMI порт

- 1 x DisplayPort 1.4

- 1 x оптичен SPDIF Порт

- 1 x ThunderboltTM 4 Тип C Port (40 Gb/s за USB4 протокол; 40Gb/s за ThunderboltTM протокол)*

- 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s)

- 4 x USB 3.2 Gen1 Ports **

- 3 x USB 2.0 порта

- 1 x RJ-45 LAN Port

- 1 x BIOS Flashback Button

- 1 x Line Out Jack (Златен аудио Джак)

- 1 x Microphone Input Jack (Златен аудио Джак)

* Поддържа USB PD 3.0 до 5V@3A (15W) зареждане

** USB32 45 подкрепа Ultra USB Сила.

Софтуер и UEFI
