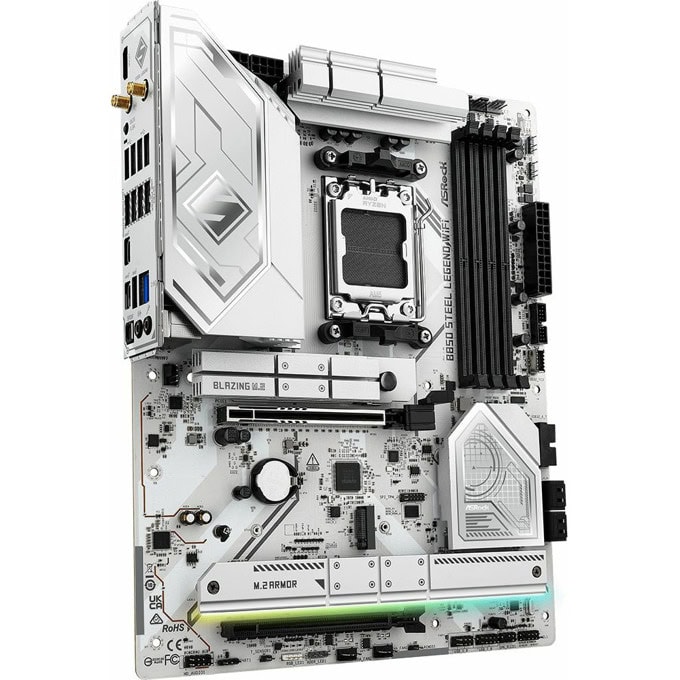

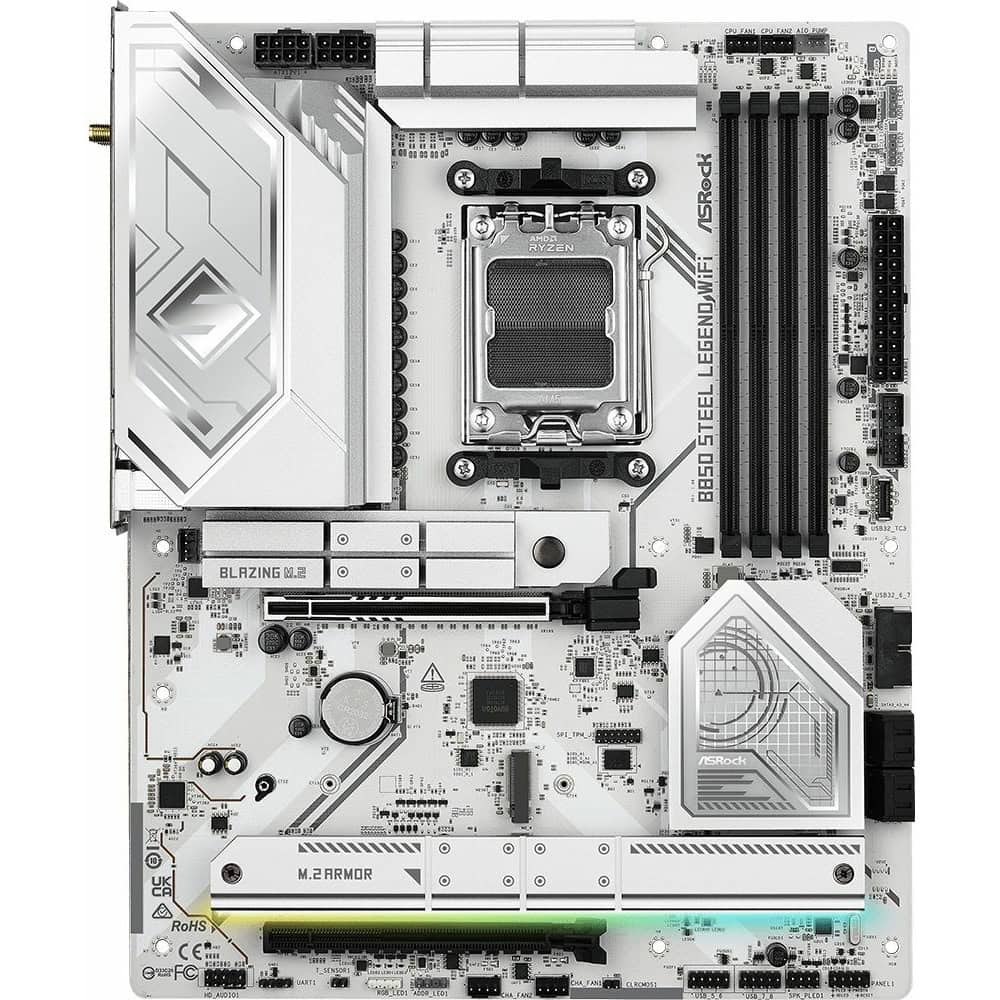

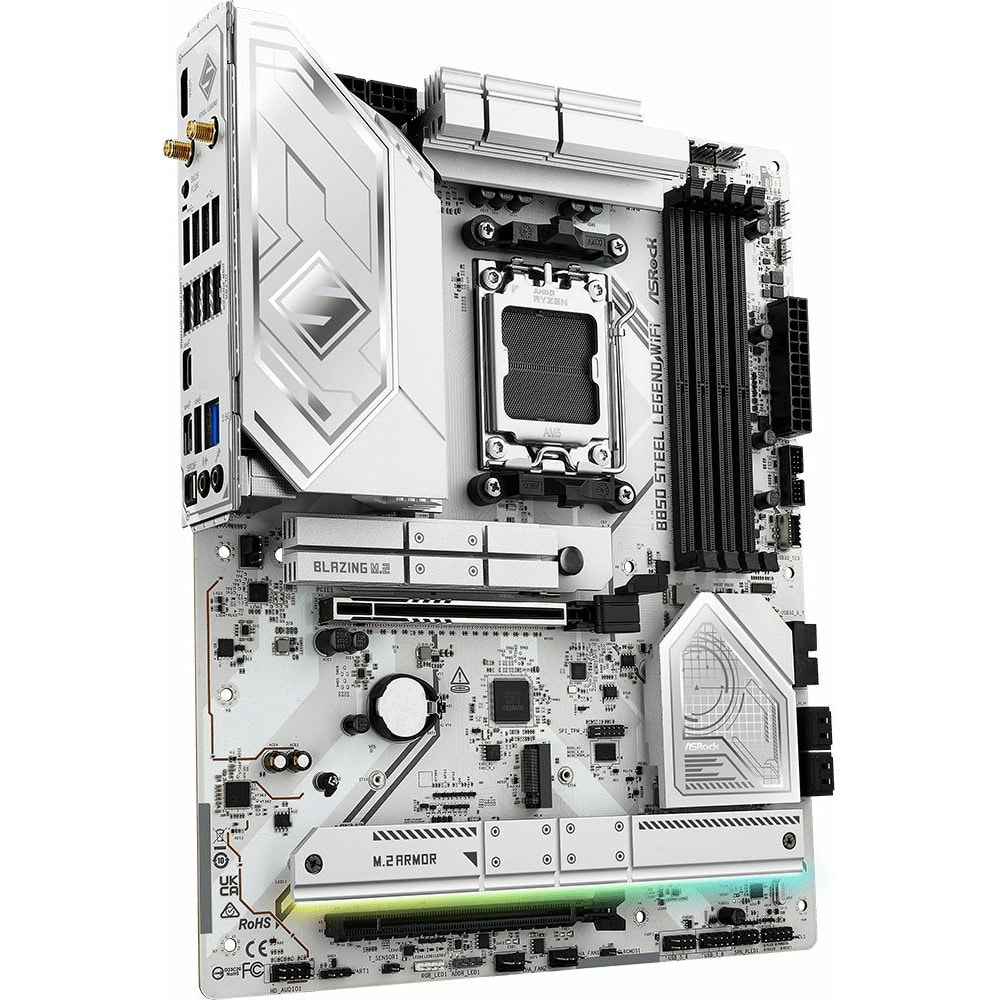

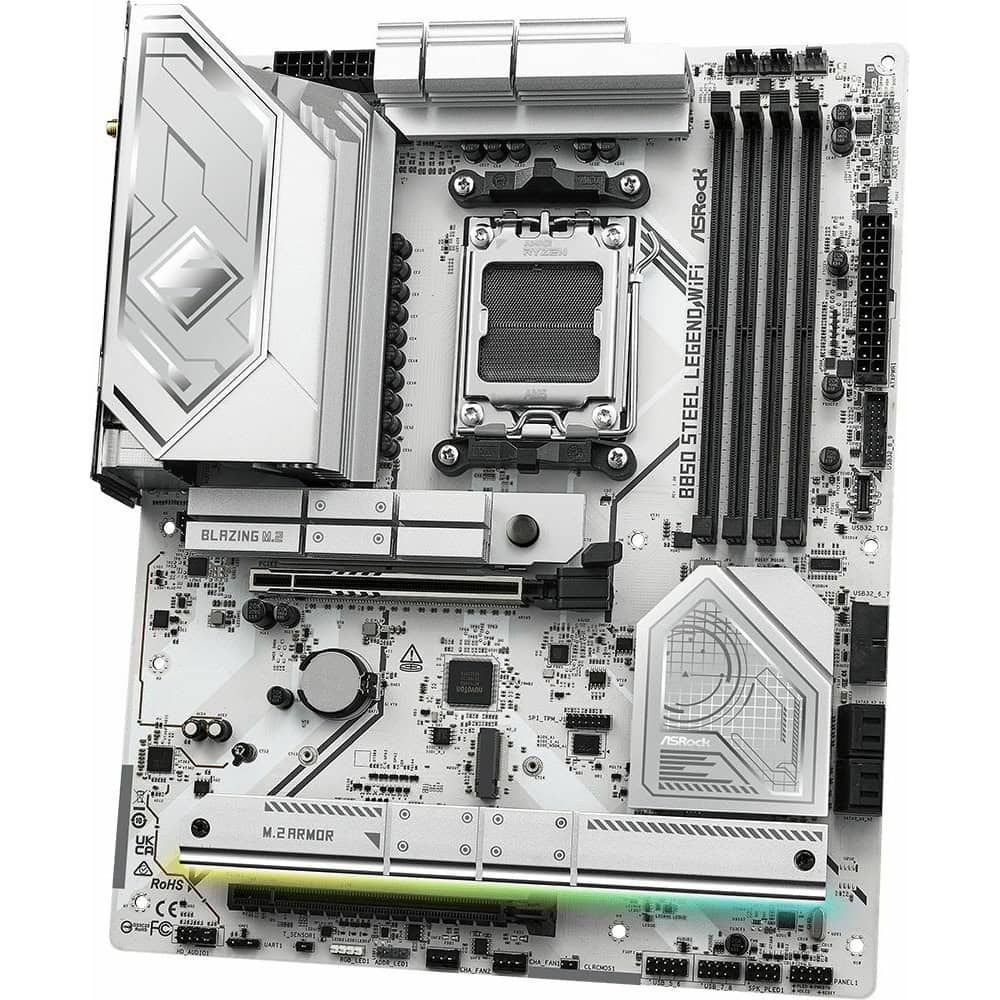

Дънна платка ASRock B850 Steel Legend WiFi

ASRock B850 Steel Legend WiFi

90-MXBQS-A0UAYZ

CPU

- Поддържа AMD Socket AM5 Ryzen 9000, 8000 и 7000 Series Processors*

* Наличието на разширителни слотове може да варира от процесор.

Чипс

- AMD B850

Памет

- Dual Channel DDR5 Memory Technology

- 4x DDR5 DIMM Slots

- Поддържа DDR5 ECC/non-ECC, небуферна памет до 8000+(OC)

- Максимален капацитет на системната памет: 256GB

- Подкрепете Extreme Memory Profile (XMP) и EXTended Profiles за Overclocking (EXPO) модули за памет

BIOS

- 256Mb AMI UEFI Legal BIOS с GUI поддръжка

Графика

Интегрирани AMD RDNA графики (действителната поддръжка може да варира от процесора)

- 1x HDMI 2.1 TMDS/FRL 8G съвместим, поддържа HDR, HDCP 2.3 и макс. резолюция до 4K 120Hz

Аудио

- 7.1 CH HD Аудио със защита на съдържанието (Realtek ALC4082 Аудио кодек)

- Индивидуални PCB Layers за R/L аудио канал

- Директно задвижване Технология на предния порт на слушалките (Подкрепа до 600 слушалки)

- Nahimic Audio

LAN

- 2.5 Gigabit LAN 10/100/1000/ 2500 Mb/s

- Дракон RTL8125BG

- Поддържа Дракон 2.5G LAN Софтуер

- Интелигентно автоматично регулиране на ширината на лентата

- Visual User Friendly UI

- Статистика за използване на визуалната мрежа

- Оптимизирани настройки по подразбиране за Game, Browser и Streaming Modes

- Потребителски персонализиран приоритетен контрол

Безжична LAN

- 802.11be 2x2 Wi-Fi 7 Модул

- Поддържа IEEE 802.11a/b/g/n/ac/ax/axe/be

- Поддържа 2.4GHz/5GHz/6GHz * честотна лента

- Поддържа 160MHz канална честотна лента с 6GHz* честотен обхват

- 1 антена за поддръжка 2 (Transmit) x 2 (Eceive) технология за разнообразие

- Поддържа Bluetooth 5.4

- Поддържа MU-MIMO

* Модулът Wi-Fi 7 се поддържа само от Microsoft Windows 11. Няма драйвер за Windows 10. Наличието на 6GHz лента ще зависи от различния регулация статут на всяка страна и регион. Тя ще бъде активирана (за подкрепяни страни) чрез Windows Update и софтуерни актуализации, след като са на разположение.

Слотове

CPU:

- 1x PCIe 5. 0 x 16 Slot (PCIE1), поддържа x16 режим *

Чипсет:

- 1x PCIe 4. 0 x 16 Slot (PCIE2), поддържа x 4 режим *

- 1x Vertical M.2 Socket (Key E), поддържа тип 2230 WiFi/BT PCIe WiFi модул

- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

* PCIE1 ще работи на Gen5x16 със серия 9000 и 7000 процесора, Gen4x8 с 8000 (Phenix 1) процесори и Gen4x4 с 8000 (Phoenix 2) процесори.

Ако M2 4 е зает, PCIE2 ще бъде деактивиран.

Поддържа NVMe SSD като обувни дискове

Съхранение

CPU:

- 1x Blazing M.2 Socket (M2 1, Key M), поддържа тип 2280 PCIe Gen5x4 (128 Gb/s) режим*

- 1x Hyper M.2 Socket (M2 2, Key M), поддържа тип 2260/2280 PCIe Gen4x4 (64 Gb/s) режим *

Чипсет:

- 1x Hyper M.2 Socket (M2 3, Key M), поддържа тип 2230/2260/ 2280 PCIe Gen4x4 (64 Gb/s) режим *

- 1x Hyper M.2 Socket (M2 4, Key M), поддържа тип 2260/2280 PCIe Gen4x4 (64 Gb/s) режим *

ASMedia ASM1061:

- 4 x SATA3 6.0 Gb/s Съединители

* Поддържа NVMe SSD като обувни дискове

M2 1 е първият приоритет за инсталацията M.2.

M2 1 ще работи на Gen5x4 със серия 9000 и 7000 процесора и Gen4x4 с 8000 (Phenix 1 и Phoenix 2) процесори.

M2 2 ще работи на Gen4x4 със серия 9000 и 7000 процесори, Gen4x4 с 8000 (Phenix 1) процесори и Gen4x2 с 8000 (Phoenix 2) процесори.

Ако M2 4 е зает, PCIE2 ще бъде деактивиран.

RAID

- Поддържа RAID 0, RAID 1 и RAID 10 за M.2 NVMe устройства за съхранение

USB

CPU:

- 2x USB 3.2 Gen2 Type-C (Rear)

- 1x USB 3.2 Gen2 Type-A (Rear (USB32 3)

- 1x USB 3.2 Gen1 Type-A (Rear (USB32 1)) Chipset:

- 1x USB 3.2 Gen2x2 Type-C (Front)

- 1x USB 3.2 Gen2 Type-A (Rear (USB32 4)

- 6x USB 3.2 Gen1 Type-A (2 Заден (USB32 2 и USB32 5), 4 Преден)

- 8x USB 2.0 (4 Заден, 4 Преден)

* Всички USB портове подкрепят ESD Protection

Съединител

- 1x SPI TPM Header

- 1x Termistor Cable Header

- 1x Мощност LED и говорител

- 1x RGB LED Header*

- 3x Addressable LED Headers **

- 2x CPU Fan Connectors (4-pin) (Smart Fan Speed Control) ***

- 3x съединители за шаси (4-pin) (Smart Fan Speed Control) ***

- 1x AIO Помпен съединител (4-pin) (Smart Fan Speed Control) ***

- 1x 24 pin ATX Power Connector (Hi-Density Power Connector)

- 2x 8 pin 12V Електрически съединители (Hi-Density Power Connector)

- 1x Преден панел аудио конектор

- 2x USB 2.0 Заглавни части (Подкрепа 4 USB 2.0 порта)

- 2x USB 3.2 Gen1 Headers (Подкрепа 4 USB 3.2 Gen1 порта)

- 1x Преден панел тип C USB 3.2 Gen2x2 Заглавна част (20 Gb/s)

* Поддръжка общо до 12V/3A, 36W LED лента

** Подкрепа общо до 5V/3A, 15W LED лента

*** CPU FAN1 поддържа мощността на вентилатора до 1A (12W).

CPU FAN2, CHA FAN1~3 и AIO PUMP поддържат мощността на вентилатора до 3A (36W).

CPU FAN2, CHA FAN1~3 и AIO PUMP могат да се засекат автоматично, ако се използват 3 или 4 вентилатора.

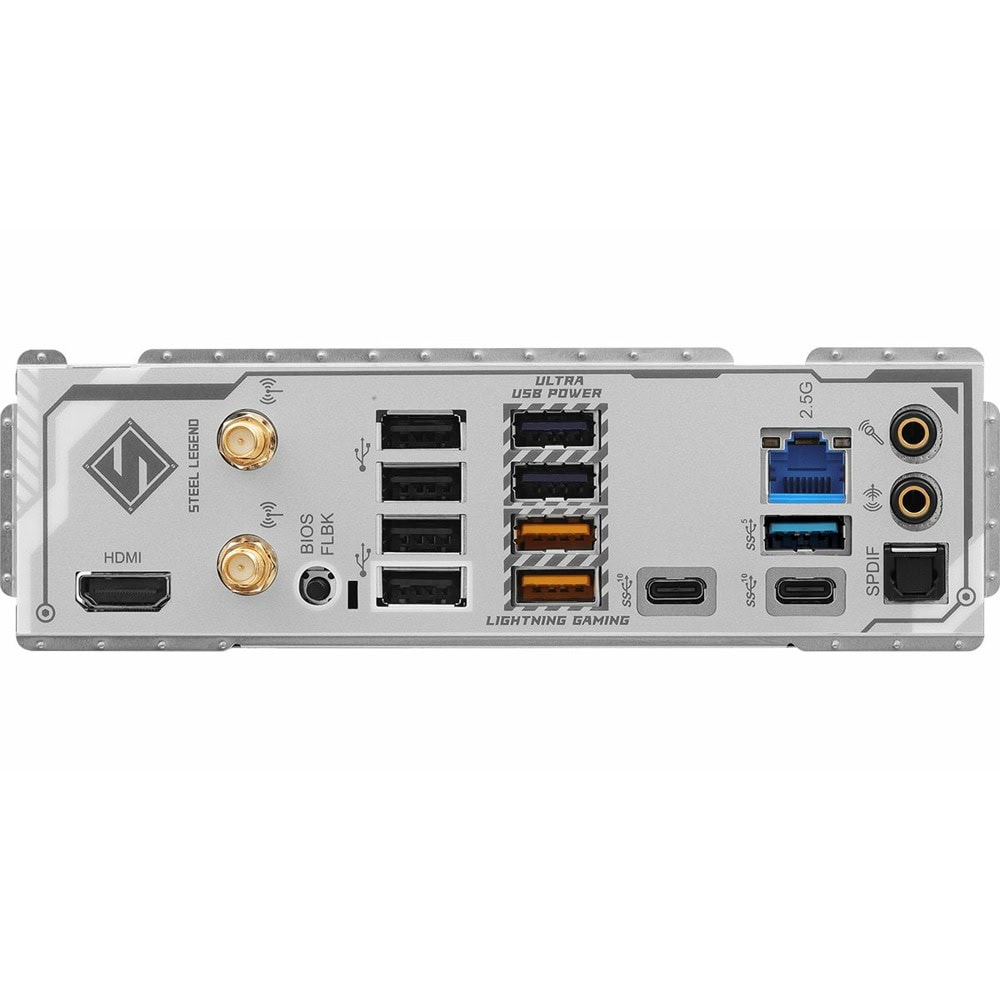

Заден панел I/O
